2.1 전류 감지 동작형 보호회로 구성

완전단락 돌입전류 및 미소과전류 유입, 2가지의 위험에서 안전한 보호 동작을 만족하기 위한 방법으로 IC-FET 회로를 이용한 전류감지 회로를 구성할 수 있다.

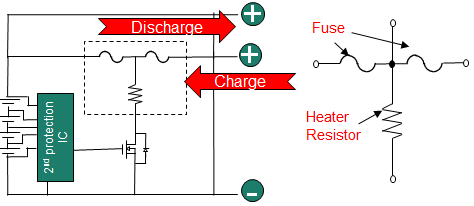

적용 보호회로는 그림. 4와 같이 일반으로 전압과 전류가 정상작동을 할 경우 전류 충전 방향으로 회로가 정상 작동하게 된다. 그리고 완전 단락 돌입전류 및 과전류가 발생할 경우 순간적으로 발생하는 화재 위험에 퓨즈 가용체가 한류형 퓨즈 동작을 하여 용단하게 된다. 또한, 회로 내에 이상상태로 인한 정격전류의 20% 이내 미소전류 상승이 지속적으로 유입될 경우 전류를 센싱하여 전류의 흐름 방향을 FET 소자 방향으로 변경하게 된다. 이때, 발열저항에 적용된 전압에 의해 발열 저항의 온도가 상승하게 되고 해당 열로 인해 퓨즈의 가용체를 용단하는 동작특성을 함께 구성하였다.

2.2 샘플 제작 및 실험 방법

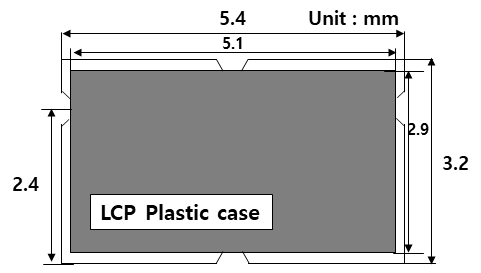

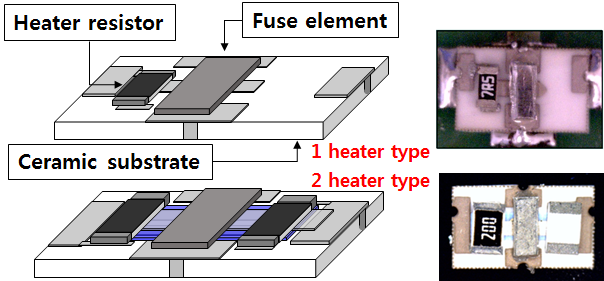

중소형 이차전지에 적용된 퓨즈는 이차전지의 용량이 상승함에 따라 평시 통전 전류가 8A이상에서 최대 20A까지 통전 된다. 때문에 휴대성과 실장 공간을 고려한 방열 형태의 설계가 필요하고, 전류 분배 구조인 2W 세라믹 SMD형 션트 형태로 퓨즈 형태를 구성하였다. 이에 그림. 5와 같은 내부 구조 와 형상 및 그림. 6과 같은 크기의 퓨즈를 제작하였다.

중소형 이차전지 보호 소자에 사용될 금속 가용체는 발열 저항의 열에 의해 용단이 가능한 금속으로 설계가 가능하며, 때문에 표 1와 같이 접합 용가재에서 적용하는 주석(Sn) 계열의 저 융점 금속을 적용 하였다. 접합 저 융점 금속이 퓨즈 가용체로 사용되기 위한 조건은 과전류 및 과전압에 의해 퓨즈 가용체가 용단 후 충분한 절연거리를 확보할 것과 전류가 유입되어 퓨즈 가용체를 용단하는 한류형 퓨즈 특성을 만족할 것 등의 특성이 필요하다. 해당 특성을 구현하기 위하여 저 융점 합금의 납 계열 금속을 선택하였고, 상용적용 되어 일반적인 금속을 대상으로 시험 하였다.

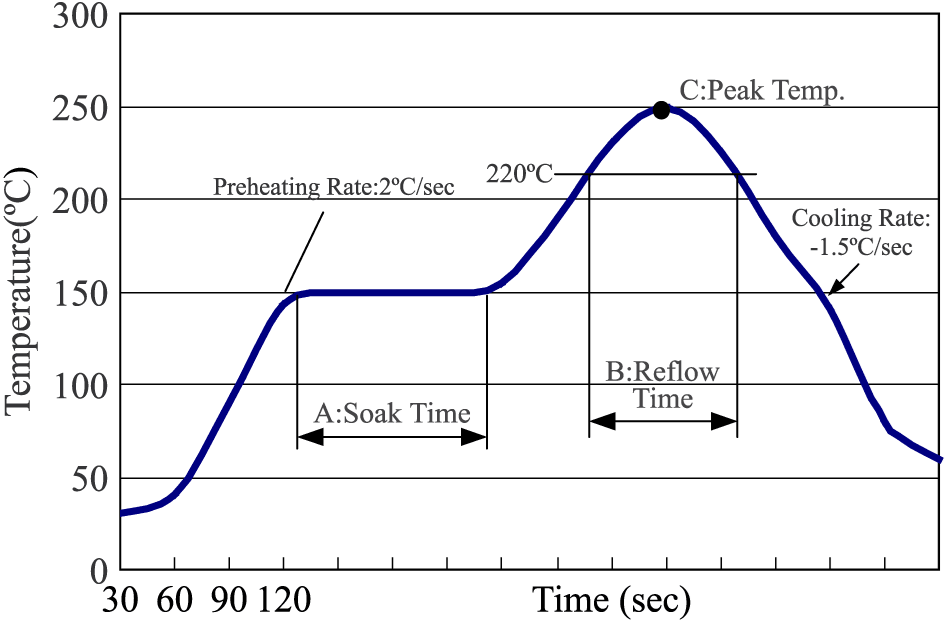

일반적인 중소전력 이차전지 보호 소자는 칩(chip)형태의 부품 구조로, PCB 기판위에 실장을 위해 자동 실장 공정(Surface Mounter Technology 이하: SMT)을 실시해야하며, 때문에 저융점 금속 중 상대적으로 융점이 높은 납 계열 금속의 적용이 허용되는 납 규제(Pb-Free)예외 품목이다. 이는 PCB의 표면실장을 위한 접합 용가재의 온도가 217℃~222℃까지 상승함에 따라 용가재를 녹이기 위한 SMT 공정에서의 온도가 그림. 7과 같이 최대 250℃에서 약 40초 유지되는 구간에서 퓨즈가 동작하지 않기 위함이다⁽⁶⁾.

실험은 각 합금에 따라 제품을 제작하여 모든 시료의 불량 단선 여부 등을 확인하였다. 각 시료군은 최소 50개 이상의 예비 시료를 확보하고 모든 시료의 전기저항을 측정하고 주기하였다. 이후 파워 서플라이를 사용하여 전기적 특성 실험을 실시하였고, 전류에 따라 동작되는 시간을 분석하여 시험 결과를 도출하였다. 동작 실험간 파워 서플라이 전류는 ICE60127-1에 정의된 DC 정 전류에서 변동 전압이 60V 이내가 되도록 유지하였다. 실험은 파워 서플라이 BOB社 SGI 330/150, 오실로스코프 Tektronix社 DPO 3022, 저항계측기 Hiyoki社 3227 mΩ Hitester를 사용하였다.

2.3 실험 결과

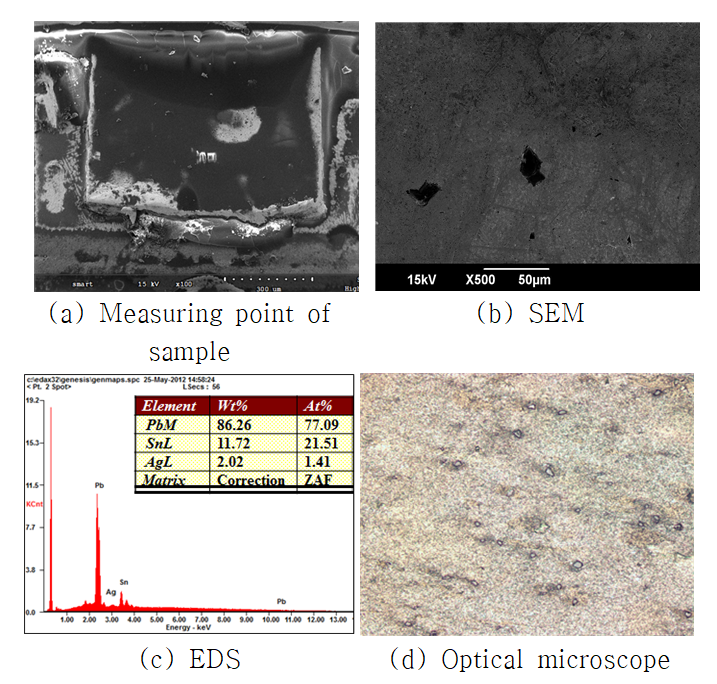

그림. 8(b), 그림. 8(d)는 86Pb-12Sn-2Ag의 조성을 갖는 공정조성이 아닌 저융점 가용체의 미세조직을 광학현미경과 주사전자 현미경으로 나타낸 것이다. Pb-Sn 합금에서는 183℃에서 38Pb- 62Sn의 조성에서 공정 반응이 일어난다. 또한 이 합금에서는 공정온도에서는 Pb에 Sn이 19% 정도가 고용되지만 상온에서는 약 2%로 감소되어 첨가량이 2%보다 많으면 나머지 Sn은 석출되어, Pb가 많은 고용체에 입상과 침상 등으로 나타난다. 따라서 해당 합금의 조직은 Sn 이 10% 이상 첨가되어 있기 때문에 Pb기지에 고용되고 남은 Sn이 입자 형상이 존재하고 있는 조직으로 되어 있는 것을 알 수 있다⁽⁷⁾. 그리고 그림. 8(c) EDS의 결과로부터 오차 범위 1% 이내로 합금의 성분이 원하는 비율로 제작되었음을 확인할 수 있다. 이상의 금속 미세 조직 사진 결과로부터 합금이 올바르게 제작되었음을 확인할 수 있다.

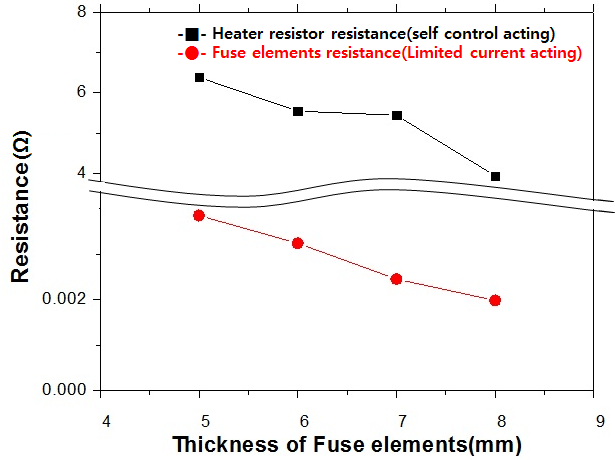

그림. 9에서 각 통전 점에서의 퓨즈의 저항 값을 측정 하였다. 넓은 범위의 I-T 동작 특성을 확보하기 위하여 정격전류 12A를 기준으로 퓨즈 가용체의 두께를 0.5mm, 0.6mm, 0.7mm, 0.8mm로 나누어 전기적 특성의 변화를 확인하였다.

P_c : Heating power according to current

P_t : Converted into heat by heating power and stored= Rising temperature

P_r : Heat transfer equation

그림. 9의 결과로부터 미소 전류에 대한 감지 동작 후 히터 발열 동작을 하는 방향의 저항은 평균 6.3Ω~4Ω까지로 가용체의 두께에 따라 변하고, 퓨즈 가용체의 한류 동작을 위한 통전 방향으로의 저항은 약 3.85mΩ~1.98mΩ까지 나타남을 확인할 수 있다. 이에 따라 퓨즈 가용체의 전압 강하 값이 정격전류 10A~15A일 때 100mV를 넘지 않아 IEC 60127-4의 정격전류 조건을 만족함을 알 수 있다⁽⁸⁾. 그리고 전류 감지형 동작을 위한 히터 저항의 발열량을 충분히 상승시키기 위하여 식(1)로부터 퓨즈 가용체의 용단을 위한 간접 발열 임계온도 PT 값을 전류에서 계산할 수 있고 이는 다시 전압으로 산정 가능하다.

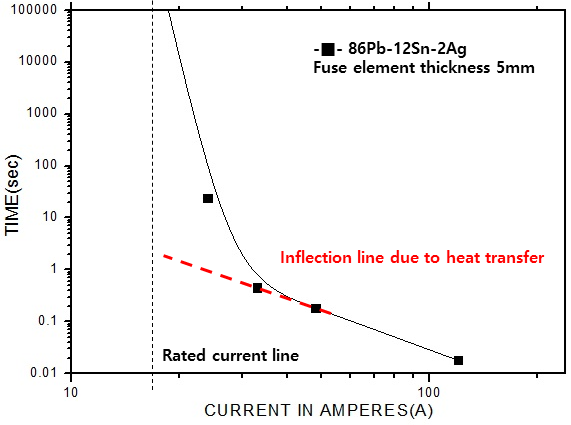

그림. 10에 전류감지 동작형 퓨즈의 한계전류 동작 특성 즉 I-T 동작 특성을 나타내었다. 결과로부터 Pb-Sn 합금 두께 0.5mm 샘플은 정격 전류가 약 12A이고 정격전류의 1000% 인가전류에서 0.014초의 동작 시간을 가지는 일반 동작형 퓨즈 특성을 가지는 것을 확인할 수 있다.

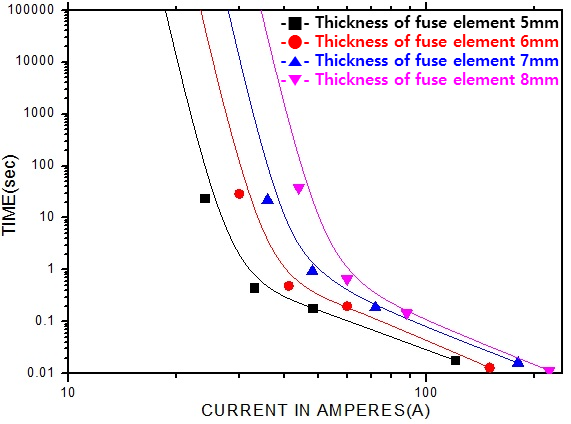

일반적인 IEC 60127 규격에 정의된 퓨즈의 동작 특성은 정격전류의 1000% 인가 전류에 대한 동작시간이 4ms~20ms 구간일 경우 일반 동작특성으로 분류 된다. 그림. 10의 I-T 커브 결과로부터 기존의 한류형 퓨즈에서 와이어 형태의 가용체와 달리 플레이트 형태의 가용체 구조가 I-T 커브의 변화율을 크게 하여 정격 전류 선을 높은 전류 방향으로 이동시킨 것을 확인할 수 있다. 이에 따라 퓨즈의 동작 특성은 빠른 동작 특성의 방향으로 이동하며, 해당 특성은 퓨즈 가용체의 재료 및 형상에 따라 결정되는 인자로 퓨즈 가용체의 두께 상승은 그림. 11와 같이 I-T 커브 전체를 이동시킨다.

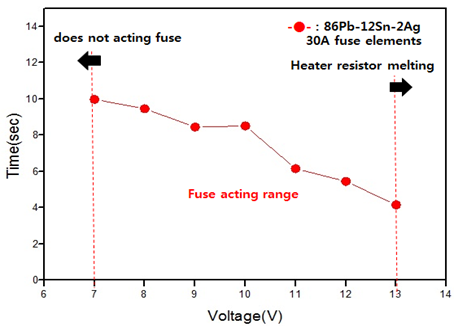

그림. 12의 결과로부터 미소 전류 변화에 대한 감지 동작은 IC에 의한 변경 전압이 상대적으로 높은 융점의 합금인 Pb-Sn-Ag은 7V~13V까지 동작이 결정됨을 확인할 수 있다. 전체적인 동작에 대한 시간이 3초~15초 이내로 일반 동작형의 기준인 60초 이내에 동작을 만족 하며, 더 높은 전압에 대해서는 퓨즈 가용체가 동작하기 전에 히터 금속이 용단된다. 때문에 안전 확보에 대한 전압 범위를 상승시키기 위하여 히터 저항 값의 변경과 히터 저항의 적용 개수 등을 변경하여야 한다.

이상 전류의 감지 동작은 발열 저항의 전압에 의한 발열이 동작의 원리로 온도 상승에 대한 가용체의 동작 속도 또한 관리가 필요하다. 이는 높은 온도에서 발열 유지 시간이 적을 경우 간접 발열에 의한 동작인 전압에 의한 감지 동작이 작동하지 않을 수 있어, 때문에 온도에 따른 동작특성 정의가 필요하다. 융점이 상대적으로 낮아 히터 금속의 발열에 용단하는 저융점 금속의 경우 상대적으로 높은 안전을 보장할 수 있는 동작형태로, 동작 시간 또한 가장 빠른 시간에 용단하여 이차전지로 유입하는 과전류를 최소화할 수 있어 안정적으로 동작할 수 있다.

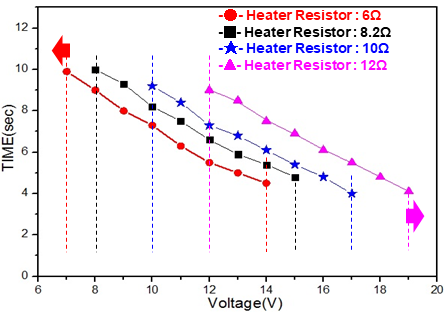

이와 같이 퓨즈 가용체의 온도에 대한 동작 한계는 발열 금속의 저항 변화로 안정 적인 동작 범위를 확보할 수 있다. 그림. 12에 Pb-Sn-Ag 합금 가용체로 제작된 전류 감지 동작형 퓨즈의 발열 히터 저항의 변경에 따른 용단 범위의 이동을 나타내었다. 결과로부터 기존 6V에서 10V까지 동작하던 가용체 조건을 최대 19V까지 동작 가능함을 저항 변경을 통해 확인하였고 결과를 이용하여 전류 감지 동작의 안정성을 확보할 수 있음을 확인하였다. 또한 기존에 한 개의 발열 저항 히터를 구성하는 전류 감지 동작 구조에서 히터를 2개, 혹은 3개를 구성한 동작 구성 시 그림. 13과 같이 한쪽 히터의 용단 후 나머지 히터의 발열을 이용한 발열 범위를 넓힐 수 있다.

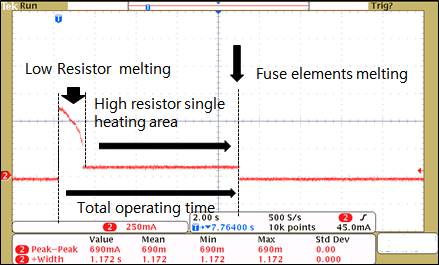

이와 같은 설계는 퓨즈 가용체를 용단시키는 상하부 발열 히터 금속을 각각 다른 저항으로 구성해야 하며, 낮은 저항의 용단 후 높은 저항의 용단이 순차적으로 나타난다. 즉 최초 낮은 전압에서는 2개의 고정 저항 중 낮은 저항에 해당하는 히터 저항에 의해 퓨즈 가용체가 동작하지만, 높은 전압에서는 유입되는 높은 전압에 의해 낮은 저항은 용단되고 남은 높은 저항의 발열에 의해 용단이 나타난다. 그림. 13, 그림. 14의 결과로부터 휴대용 이차전지의 용량과 통전전류에 따라 저항의 변경만을 통해서 안전을 확보할 수 있고, 히터 저항의 개수에 따라 넓은 범위의 동작 안정성도 확보할 수 있다.

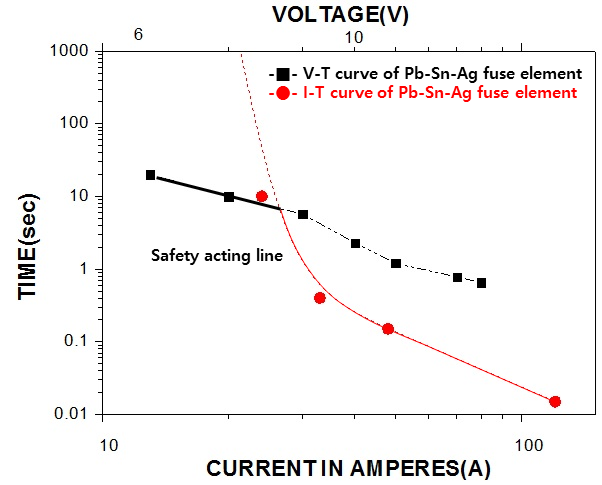

이상의 결과로부터 제작된 퓨즈의 동작은 휴대용 이차전지에서 정격 전류의 105% 이상 낮은 과전류의 발생에 따라 감지 회로가 동작하여 발열 저항에 의해 모든 조건에서 10초 이내에 동작하였고, 단락 돌입 과전류는 10ms~20초 이내에 모두 동작하여 휴대용 이차전지를 안전하게 보호함을 확인할 수 있다. 일반적인 수동 동작형 한계전류형 퓨즈의 적용 위치와 달리 전력 원의 안전, 즉 이차전지로 충방전 시 유입되는 전력 이상상태에서 화재 및 폭발을 방지하기 위해서는 전류감지 형태의 보호소자가 필요하고, 제작된 전류 감지 동작형 보호 회로용 퓨즈의 실제 동작 특성은 전류 특성과 전압 특성이 중첩되는 그림. 15와 같이 넓은 이상상태 범위에서 안전을 확보할 수 있다.
