1. 서 론

뉴욕에 최초의 발전소가 세워진지 불과 140년만에 바야흐로 세계는 4차 산업혁명의 핵심주제인 에너지 대전환의 시대를 맞아 스마트그리드를 기반으로 하는 스마트 시티와 스마트 국가로의 급격한 변화가 진행되고 있다.

스마트그리드의 궁극적인 목표는 대규모 신재생 에너지원을 기반으로 하는 자기치유형 전력망(Self healing power system)의 구축이며 이를 달성하기 위해서는 IoT 환경과 인공지능 기술이 적용되어야만 한다. 인공지능 기술은 이제 우리 생활에도 광범위하게 적용되고 있지만 전력분야에서도 발전부터 배전분야까지 다양하게 적용되고 있는데 변전소 자동화는 그 규모와 성격상 가장 오래전부터 연구가 시작되었으며, 배전변전소는 자기치유 기능 말단의 중심적인 역할을 담당한다. 배전변전소는 단일모선과 이중모선 방식이 있는데 미국의 경우에는 비용문제로 단일모선방식을 사용하고 우리나라와 일본같이 인구밀도가 높거나 높은 신뢰도가 요구되는 대도시에서는 이중모선방식을 채용하고 있다. 본 논문에서는 우리나라에서 사용되고 있는 이중모선방식의 변전소의 자기치유 기능을 해결할 수 있는 지능형 자동복구 알고리즘을 제시하고자 한다.

사고복구의 문제는 크게 전계통의 사고복구와 지역계통망의 복구, 그리고 변전소 자동화를 위한 단위변전소의 복구로 대별할 수 있는데, 이중 배전급 변전소의 사고복구 분야에 있어서는 1980년대 LS, CB 및 접지스위치간의 인터록킹을 고려한 연구(1)를 시작으로 방사상계통 변전소간의 스위칭자동화(2), 하나의 조작목표가 주어질 경우에 스위칭순서의 탐색(3,4), 사고시 보호기기의 감시정보로부터 분리해야 할 사고설비를 제시하는 정도의 시스템(5)등 기초연구가 시작되었으며 이러한 연구들을 기반으로 이중모선 변전소가 널리 사용되고 있는 일본에서(6,7,8) 가장 먼저 실용화에 성공하였다.

국내에서는 90년대 초에 연구가 시작되어 백워드 추론기반의 복구지원시스템(9,10)이 발표되었고, 96년에는 인공지능 처리의 핵심인 토폴로지에 대하여 기존의 연구(11,12,13)와 비교한 논문(14)이 발표되었다. 또한 최근에는 인공지능 기술시대의 개막과 함께 스마트그리드 융합시스템 구축에 필수적인 IEC 규격에서의 채용이 활발하게 논의되고 있는 바, 금명간 실장이 예측되는 지능형 규격의 태동을 대비하기 위하여 변전소 토폴로지의 모니터링 뿐만 아니라 측정의 오차를 정정할 수 있는 지능형 시스템(15)도 발표되었다. 다음 그림 1은 국내 표준형 배전변전소의 단선결선도로서 현재까지 기존의 연구는 이러한 구조를 대상으로 진행되었으며, 전문가 시스템의 복구지식은 변전소 운영자의 지식과 한전의 기술교범을 토대로 구축되었다.

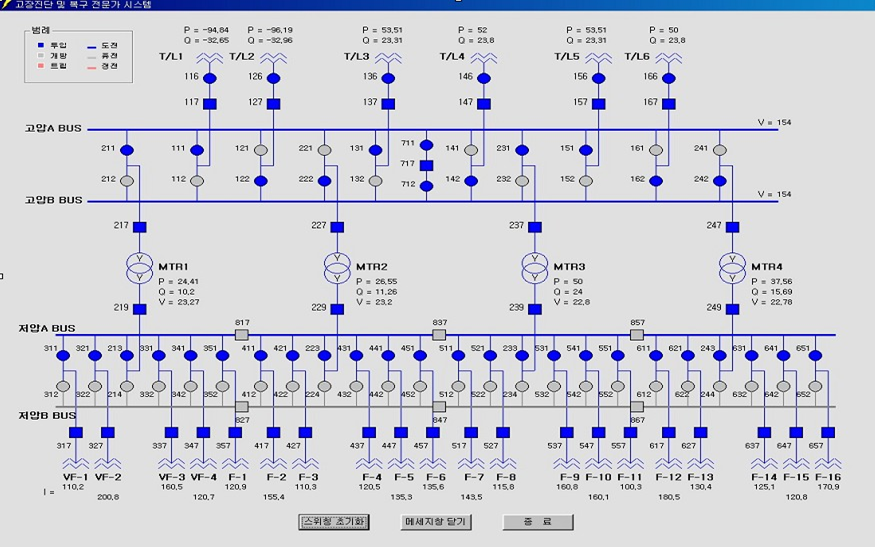

그림. 1. 표준형 변전소의 단선 결선도

Fig. 1. Structure of a typical 154kV substation

../../Resources/kiee/KIEE.2020.69.6.846/fig1.png

그러나 최근에는 다음 그림 2와 같이 부스타이에 의한 루우프 구조가 확장된 변전소가 출현하게 되어 기존의 토폴로지 처리지식으로는 해결할 수 없는 문제가 발생하게 되었다. 따라서 본 논문에서는 이러한 확장된 토폴로지 문제를 해결할 수 있는 방안과 함께 기존의 운용자 지식에 기반한 복구지식을 계층적으로 분석하여 방사상 계층별로 복구방법을 추론하는 방법을 세부적으로 제시하고자 한다.

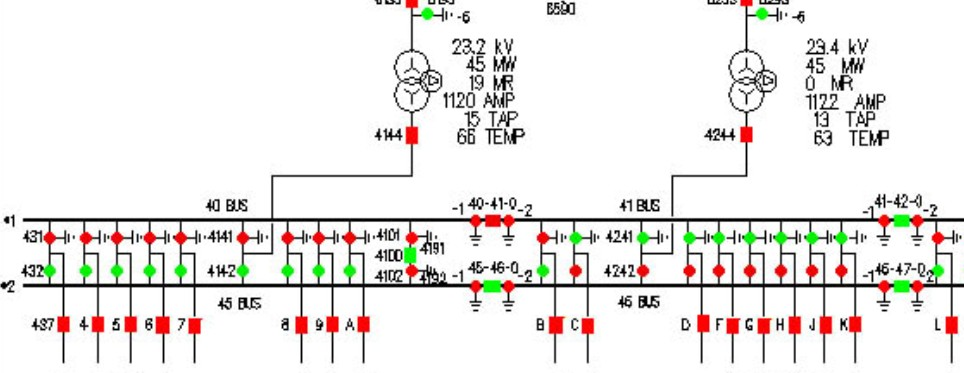

그림. 2. 부스타이가 설치된 22.9kV모선 구조의 예

Fig. 2. Structure of an extended structure of 22.9kV double bus

../../Resources/kiee/KIEE.2020.69.6.846/fig2.png

2. 본 론

2.1 지능적 복구기능의 분석 및 설계

일반적으로 정전복구의 전 과정은 크게 다음과 같은 네 단계의 순차적 과정으로 대별할 수 있다.

- 사고설비를 건전계통으로부터 완전히 분리

- 정전구역에 포함된 차단기 개방

- 정전구역의 복구계획 수립

- 복구조작

지능형 정전복구 문제의 핵심은 위와 같은 일련의 각 단계 수행에 있어서 운용상의 여러 가지 제약조건을 만족하는 차단기와 단로기의 스위칭 조합 및 최적, 또는 적절한 스위칭 시퀀스(switching sequence)를 결정하고 제시하는 조합문제를 해결하는 것이다. 또한, 정전복구는 가능한 빠른 시간 내에 정전구역을 복구하여 수용가 측의 정전으로 인한 피해를 최소화 하는 것이 목적이므로 무엇보다 안전성과 신속성이 요구된다.

사고로 인하여 변전설비에 정전이 발생할 경우, 사고와 무관하게 정전된 설비에 대해서는 신속히 정전복구를 수행하여 정전시간 및 정전부하를 최소화 시켜야 한다. 이와 같은 일련의 정전복구 과정을 요약하면 다음 그림 3과 같다.

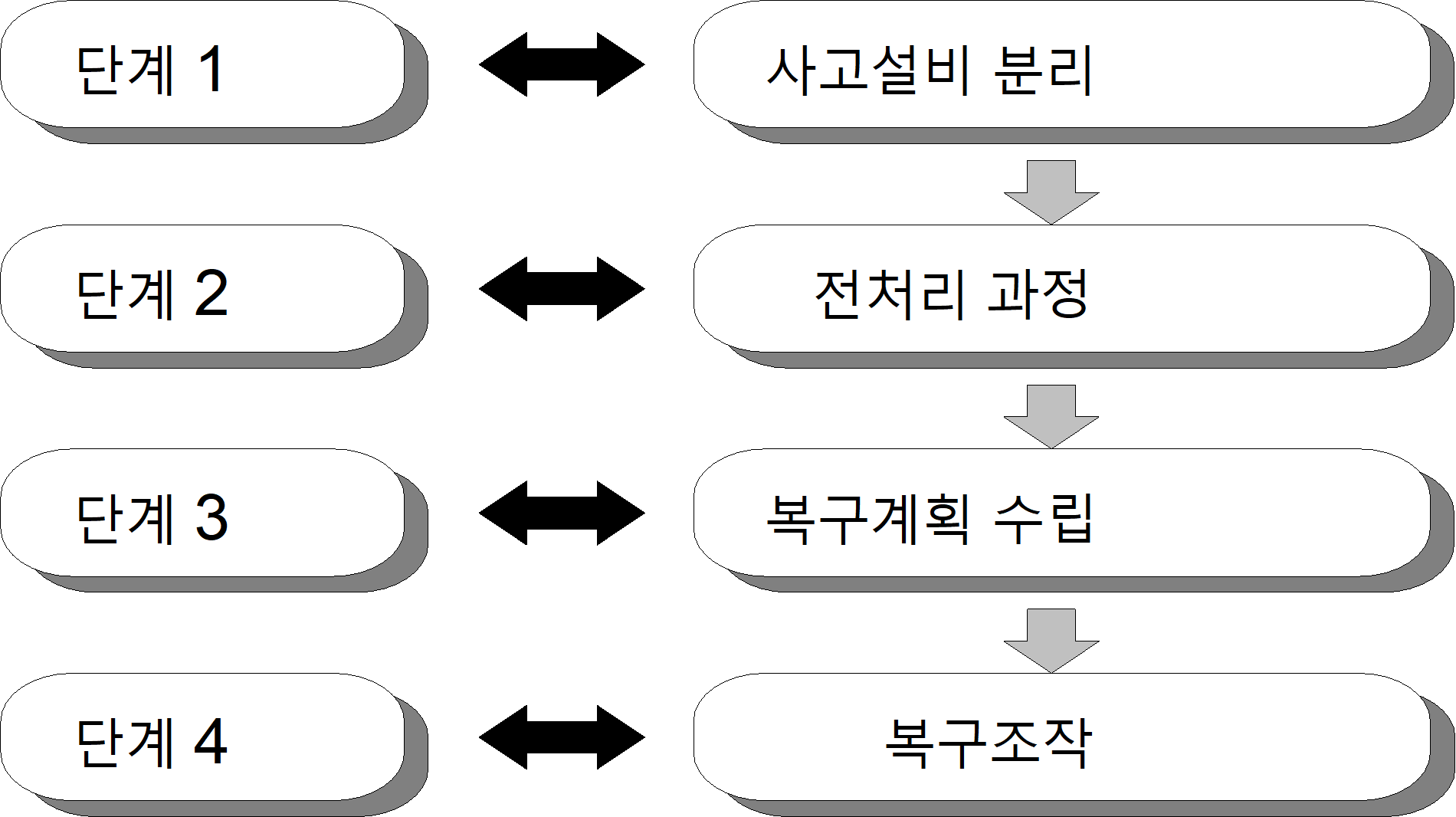

그림. 3. 정전복구 과정

Fig. 3. Restoration process

../../Resources/kiee/KIEE.2020.69.6.846/fig3.png

정전복구는 그림 3에서 보는 바와 같이 사고설비 분리, 정전구역 내의 차단기를 개방시키는 전처리 과정, 복구계획 수립 및 복구조작 등의 4가지 단계를 거쳐 수행된다.

변전설비에 사고가 발생하고 보호기기가 부동작할 경우 정전구역은 확대되며 사고설비는 다른 건전설비와 완전히 분리되지 않는다. 이와 같이 사고설비가 건전계통으로부터 완전히 분리되지 못한 상황에서 복구조작을 수행하면 사고는 필연적으로 재발된다. 따라서 사고의 재발을 방지하고 원활한 정전복구를 위하여 사고설비는 우선적으로 건전계통으로부터 완전히 분리되어야 한다.

단계 1은 원활한 정전복구의 첫 단계로서 사고설비를 건전계통으로부터 완전히 분리시키는 단계이다. 154kV 변전소는 방사상 구조로 운용되고 있으므로, 변전소의 정전복구는 전원측부터 부하측까지 일정한 시간간격을 두고 순차적으로 수행되어야 한다.

단계 2는 정전복구의 전처리 단계로서, 정전구역 내에 포함된 모든 차단기를 개방시키는 단계이다. 이것은 정전복구 과정에서 발생할 수 있는 과부하를 방지하고 변전소 구성상태 변경(reconfiguration)의 편의를 도모하기 위함이지만, 송전망이 아닌 변전소 사고의 경우에는 해당되지 않는다.

단계 3은 계통운용상의 여러 가지 제약조건들을 고려하여 정전설비에 전력공급을 재개하기 위한 스위칭 조합을 탐색하는 단계로서 전문가 시스템의 효율을 결정하는 부분이다.

3단계에서 고려하는 운용상의 제약조건을 예시하면 다음과 같다.

- 배전선로는 한 선로씩 순차적으로 복구한다.

- 배전선로의 복구순서는 각 선로의 복구우선 순위도에 의거한다.

- 배전모선은 한 모선만 사용한다.

- 방사상 구조(radial structure)를 유지한다.

- 변압기 용량의 90%만을 사용하여 복구경로를 탐색한다.

- 스위칭의 인터록(interlock)을 고려한다.

단계 4는 단계 1, 2, 3의 결과를 이용하여 실제적으로 스위칭 조작을 수행하는 단계이다.

이상과 같이 단계별로 수행되는 정전복구를 문제분할 기법을 이용하여 표현하면 그림 4와 같다. 정전복구 문제는 크게 설비를 분리하는 부문제(subgoal)와 정전설비를 복구하는 부문제로 구성되며, 각각의 부문제는 논리곱(AND)으로 결합 되어 있다. 따라서 두 개의 부문제를 해결하면 정전복구 문제는 해결될 수 있다. 또한 각각의 부문제를 해결하기 위한 세부 부문제는 각 설비에 연결된 개폐기 조작의 논리곱 결합으로 표현할 수 있다. 그러므로 정전복구 문제는 궁극적으로 그림 4의 AND / OR 나무(tree)를 탐색하는 문제로 귀결된다.

그림. 4. 정전복구 문제의 표현

Fig. 4. Representation of the restoration process

../../Resources/kiee/KIEE.2020.69.6.846/fig4.png

2.2 확장된 토폴로지 처리방안 연구

22.9kV 모선의 모선타이 CB를 장착한 변전소의 전체적인 정전복구 방안은 다음과 같다.

2.2.1 변전설비 정전복구 순서 개괄

본 연구의 대상인 154kV 변전소는 방사상 구조를 유지하도록 운용하고 있으며, 방사상 구조로 운용되고 있는 시스템의 정전복구는 전력의 흐름에 따라 순차적으로 수행되어야 한다. 즉, 우선적으로 전력의 공급측에 대한 정전복구를 수행하여 필요한 전력을 확보하고, 확보된 전력을 이용하여 방사상 구조에 따라 부하측까지 순차적으로 복구하여야 한다.

본 연구에서는 방사상 구조인 변전소의 적절한 정전복구를 위하여 한국전력 계통운영 지침서에 근거하여 전력공급의 계층구조적 순서, 즉, 154kV 모선부터 변압기, 배전모선, 배전선로의 순서로 복구하도록 설계한다. 단, 송전선로의 복구는 지역급전이나 급전 분소의 역할이므로, 본 연구에서는 고려하지 않았으며, 154kV 모선의 복구과정에서 사용되는 송전선로는 이미 복구된 것으로 가정하였다. 변전설비의 정전복구 절차를 요약하면 다음 그림 5와 같다.

그림. 5. 변전설비의 정전복구 흐름도

Fig. 5. Flowchart of the restoration process of substation devices

../../Resources/kiee/KIEE.2020.69.6.846/fig5.png

변전설비의 정전복구 계획수립은 문제의 표현에서 전술한 바와 같이 전처리 단계 다음으로 수행되는 과정이다. 전처리 단계까지의 수행결과로서, 사고설비는 건전계통으로부터 완전히 분리되었으며, 정전구역 내에 존재하는 모든 차단기는 개방된 상태이다. 이와 같은 상태에서 변전설비의 복구계획은 여러 가지 제약조건을 고려하여 154kV 모선부터 배전선로까지 순차적으로 수립된다.

154kV 모선에서 사고가 발생할 경우, 사고모선에 연결되어 있던 송전선로는 건전모선으로 절체시켜야 한다. 그러나 송전선로의 모선절체는 계통조건 등을 확인하여 수행되어야 하므로 변전설비의 정전복구보다 과다한 시간이 소모되는 부분이다. 그러므로 수용가의 정전시간을 가능한 단축시키기 위하여 송전선로의 모선절체는 변전설비의 정전복구가 완료된 다음에 수행되어야 한다. 이것은 정전복구 과정에서 반드시 고려되어야 할 중요한 쟁점사항인 정전구역과 정전시간을 최소화 시키고, 신뢰성 있는 전력을 수용가에게 안정적으로 공급해야 하는 전력 시스템 본연의 임무를 충실히 수행하기 위한 것이다.

변압기 사고가 발생하여 정전된 배전모선과 배전선로는 예비 변압기가 존재할 경우에는 예비 변압기를 가압하여 복구시키고, 예비 변압기가 존재하지 않을 경우에는 운전중인 다른 변압기 뱅크로 절체하여 복구시켜야 한다. 그러나 이와 같은 과정에서 여러 대의 변압기가 배전모선을 통하여 병렬연결 될 가능성이 존재하는데, 이것은 “변전소의 방사상 구조를 유지하여 복구한다.”는 제약조건에 위배된다. 그러므로 운전중인 변압기를 이용하여 배전모선과 배전선로의 정전복구를 수행할 경우에는 배전모선을 통한 변압기의 병렬연결을 방지하기 위한 조치가 필요하다. 배전모선은 이중모선 구조로 되어있으며, 정상상태에서 하나의 모선만 가압하여 사용하므로 필요할 경우에는 배전모선의 부하를 예비모선으로 절체시킬 수 있다. 부하절체는 배전모선을 통한 변압기의 병렬연결을 방지하기 위하여 배전모선의 부하를 예비모선으로 절체하는 과정이다.

변압기에 사고가 발생하고 예비 변압기가 준비되지 않은 상황이 발생하면, 배전모선 및 배전선로 등의 정전부하는 운전중인 다른 변압기 뱅크를 이용하여 복구시켜야 한다. 이 과정에서 여유용량이 존재하는 다른 변압기 뱅크를 이용하게 되는데, 변압기의 여유용량이 정전 부하량 보다 부족하여 정전부하 전체를 복구할 수 없는 상황이 발생할 수 있다. 이와 같이 여유용량이 부족하여 정전된 전체부하를 복구할 수 없는 상황이 발생할 경우에는 여유용량이 허용하는 한도에서 정전복구를 수행하여 정전구역을 최소화시켜야 한다. 부하차단은 변압기 뱅크의 여유용량이 부족하여 정전된 전체부하를 복구할 수 없는 상황에서 중요도가 낮은 배전부하를 차단하는 과정이다. 여기서, 부하의 중요도는 배전선로의 복구우선 순위도에 따라 결정된다.

2.2.2 154kV 모선의 정전복구

배전 변전소의 154kV 모선에는 여러 개의 송전선로와 변압기가 연결되어 있다. 송전선로는 154kV 모선에 전력을 공급하고, 변압기는 154kV 모선의 전력을 감압시켜 배전부하에 분배한다. 즉, 154kV 모선은 송전선으로부터 유입된 전력을 변전설비와 배전부하에 공급하는 배전 변전소에서의 전력원 역할을 수행한다. 그러므로 154kV 모선의 정전복구는 변전소의 완전복구를 위한 첫 단계이고, 변전설비는 154kV 모선의 전력을 이용하여 순차적으로 복구된다.

배전 변전소의 154kV 모선은 전력공급의 신뢰성을 확보하고 정전복구의 편리성을 도모하기 위하여 이중모선 구조를 사용하고 있으며, 이중모선의 운용방식은 모선타이 개폐기군(단로기-차단기-단로기)의 개방 또는 투입 상태에 따라 결정된다. 모선 공통운용은 모선타이 개폐기를 투입하고 두개의 모선을 연결하여 운전하는 방식이며, 모선 분리운용은 모선타이 개폐기를 개방하고 이중모선을 분리하여 운전하는 방식이다. 154kV 모선에서 발생하는 정전의 유형은 이와 같은 이중모선의 운용방식에 따라 결정되며, 154kV 모선의 정전은 사고로 인한 경우와 사고의 확산으로 인한 경우로 대별할 수 있다.

154kV 모선은 정전복구 과정에서 송전선로를 이용하여 복구될 수 있는데, 이 과정에서 사용하는 송전선로는 모선의 정전복구가 수행되기 이전에 전술한 바와 같이 지역급전 또는 급전분소에서의 조작으로 이미 복구된 것으로 보기로 한다.

(1) 154kV 모선의 정전유형 분석

154kV 모선의 정전은 크게 사고로 인한 경우와 사고의 확산으로 인한 경우로 대별할 수 있다. 전자와 같이 사고로 인한 정전은 보수반이 직접 현장에 출동하여 수리해야 하는 경우이고, 후자와 같이 사고의 확산으로 발생한 정전은 원격 제어소에서 개폐기의 조작으로 복구시킬 수 있는 경우이다. 따라서 154kV 모선의 정전복구는 이와 같이 사고의 확산으로 정전된 모선을 대상으로 수행된다.

154kV 모선 정전의 유형은 단모선 정전과 양모선 정전으로 구분할 수 있다. 단모선 정전은 이중모선 중에서 한 개의 모선만 정전된 경우이고, 양모선 정전은 이중모선 전체에서 정전이 발생한 경우이다. 단모선 정전은 154kV 모선의 분리운용 상태 또는 공통운용 상태에서 보호기기 특히 모선타이 차단기가 정동작할 경우 발생하는 유형이고, 양모선 정전은 모선의 공통운용 상태에서 보호기기들의 오동작, 부동작으로 인하여 사고가 인근 계통으로 확산될 경우에 발생하는 유형이다. 이와 같은 정전의 유형을 요약하면 표 1과 같다.

단모선 정전의 사고확산은 변압기 사고의 확산을 의미하게 되며, 양모선 정전에서의 사고확산은 154kV 모선 혹은 변압기 사고의 확산을 의미하게 된다. 모선공통 운전상태에서 단모선 정전의 원인은 154kV 모선 사고이며, 이때 모든 보호기기는 정동작하여야 한다.

표 1. 154kV 모선의 정전유형 분석

Table 1. Analysis of the blackout cases in the 154kV BUS

모선운용 방식

정전 유형

정전 원인

복구시

이용 설비

모선분리 운전

단모선 정전

사고

복구대상 제외

사고 확산

인근 154kV 모선

모선공통 운전

단모선 정전

사고

복구대상 제외

양모선 정전

모선사고 + 확산

송전선로

변압기사고 + 확산

(2) 154kV 모선의 복구방법 고찰

154kV 모선의 정전복구 방법은 정전의 유형에 따라 결정되며, 정전복구는 가압상태로 운전중인 인근의 154kV 모선을 이용하거나 송전선로를 이용하여 수행된다. 전술한 바와 같이 송전선로의 모선연결은 여러 가지 계통조건을 고려해야 하므로, 다른 설비의 연결과 비교하여 과다한 시간이 소모되는 부분이다. 그러므로 정전복구의 신속성을 도모하기 위하여 154kV 모선의 정전복구는 우선적으로 가압상태로 운전중인 인근의 모선을 이용하여 수행되어야 하고, 가압상태인 154kV 모선이 존재하지 않을 경우에 송전선로를 이용하여 수행된다. 이와 같은 정전복구의 세부절차를 요약하면 다음과 같고, 그림 6은 154kV 모선 복구의 흐름도이다.

그림. 6. 변전설비의 정전복구 흐름도

Fig. 6. Flowchart of the restoration process of substation devices

../../Resources/kiee/KIEE.2020.69.6.846/fig6.png

사고의 확산으로 인한 단모선 정전의 경우는 대부분 가압상태로 운전중인 154kV 모선이 개방된 모선타이 차단기를 통하여 연결되어 있다. 따라서 단모선 정전의 경우는 모선타이 차단기를 투입하여 이중모선을 연결함으로써 정전복구를 수행할 수 있다. 양모선 정전의 경우는 가압상태로 운전중인 154kV 모선이 존재하지 않으므로 송전선로를 이용하여 복구시킨다. 그리고 사고가 발생한 154kV 모선에 연결되어 있던 송전선로는 변전설비의 복구가 완료된 후에 건전 154kV 모선으로 절체된다. 이와 같은 조작순서는 부하측의 정전시간을 최소화 시키기 위한 고려이다.

(3) 154kV 모선의 정전복구 예

모의 변전소를 이용하여 154kV 모선의 정전복구 과정을 예시하면 다음과 같다. 모의 변전소는 그림 7에서 보는 바와 같이 4개의 송전선로와 3개의 변압기로 구성하였고, 모선타이 개폐기를 개방하여 이중모선을 분리운용하고 있는 상태로 가정하였다. 또한 사고는 2번 변압기에서 발생한 것으로 가정하였으며, 복구수행 이전의 변전소 구성도는 그림 7에 표시하였고, 그림 8은 정전복구 후의 구성도이다.

그림. 7. 154kV 모선의 복구 전 시스템 상태

Fig. 7. State of the system before restoration for the HBUS

../../Resources/kiee/KIEE.2020.69.6.846/fig7.png

그림. 8. 154kV 모선의 복구 후 시스템 상태

Fig. 8. State of the system after restoration for the HBUS

../../Resources/kiee/KIEE.2020.69.6.846/fig8.png

모의한 정전상황을 간략히 서술하면 다음과 같다. 사고는 2번 변압기에서 발생하였으나 변압기 1차측의 6233번 차단기의 부동작으로 인하여 송전계통으로 확산되었다. 이 과정에서 1번 154kV 모선은 변압기 사고의 확산으로 정전되었고, 3번 변압기에서는 154kV 모선 정전의 여파로 인하여 정전되었다.

정전된 1번 154kV 모선은 개방상태인 모선타이 개폐기를 통하여 2번 154kV 모선에 연결되어 있다. 따라서 정전된 154kV 모선의 정전복구 조작은 모선타이 개폐기를 통하여 수행되어야 하며, 복구조작 과정은 표 2와 같이 요약된다.

표 2. 154kV 모선의 정전복구 조작

Table 2. Restoration process for the HBUS

복구

단계

복구동작

단로기

차단기

개방

투입

개방

투입

전처리

단계

사고설비 분리

6231

6233

차단기 개방

6333

복구

계획

수립

차단기 개방

617, 647

모선타이 투입

6101,6102

6100

변전설비 복구

송전선로 연결

617, 647

정전복구 이전에 수행되는 전처리 단계까지의 수행결과로서 사고가 발생한 변압기는 건전계통에서 분리되고 정전구역 내에 포함된 차단기는 개방된다. 6231번 단로기와 6233번 차단기의 개방은 사고설비를 계통으로부터 완전히 분리하기 위한 조작이다. 154kV 모선의 정전복구는 송전선로와 연결된 617, 647번 차단기를 수동으로 개방시키고, 모선타이 개폐기를 투입하는 순서로 수행된다. 모선타이 개폐기의 투입은 개폐기 사이의 인터록(interlock)을 고려하여야 하므로 6101, 6102번 단로기를 투입하고 6100번 차단기를 투입한다. 복구된 154kV 모선을 이용하여 변전설비의 복구가 완료되면 617, 647번 차단기를 투입하여 차단된 송전선로를 154kV 모선에 연결시킨다.

2.2.3 변압기의 정전복구

154kV 모선의 정전복구가 완료되면, 154kV 모선의 전력을 이용하여 변전설비에 대한 복구를 수행한다. 변압기는 154kV 모선의 전력을 감압하여 배전부하에 공급하는 역할을 수행하므로 배전부하의 복구조작 이전에 복구되어야 한다.

정전 변압기의 복구유형은 크게 두 가지로 대별할 수 있다. 첫 번째 유형은 정전되기 이전의 위상구조를 유지하며 복구하는 방식이고, 두 번째 유형은 정전되기 이전과 다른 154kV 모선으로 변압기를 절체하여 복구하는 방식이다. 전자는 사고 직전에 연결되어 있던 154kV 모선에 정전이 발생하지 않았거나, 154kV 모선의 복구조작을 통하여 정전이 해소된 경우에 취하는 방법이고, 후자는 기존의 154kV 모선에 사고가 발생하여 복구과정에서 이용할 수 없을 경우에 취하는 방법이다. 다음 그림 9는 변압기 복구의 흐름도이다.

그림. 9. 변압기의 정전복구 흐름도

Fig. 9. Flowchart of a transformer restoration

../../Resources/kiee/KIEE.2020.69.6.846/fig9.png

154kV 모선 사고를 이용하여 변압기의 정전복구 과정을 예시하면 다음과 같다. 그림 10에서 보는 바와 같이 1번 154kV 모선 사고를 제거하기 위하여 617, 647, 6233, 6333번 차단기가 트립되었다. 따라서 사고가 발생한 1번 154kV 모선과 154kV 모선으로부터 전력을 공급받고 있는 2, 3번 변압기에 정전이 발생하였다.

정전 변압기에 연결되어 있던 154kV 모선은 사고설비 분리 단계에서 건전계통으로부터 완전히 분리되므로 복구과정에서 사용할 수 없다. 따라서 정전 변압기의 복구조작은 모선절체를 통하여 수행되어야 하며, 복구조작 과정은 표 3과 같이 요약된다.

그림. 10. 변압기의 복구 전 시스템 상태

Fig. 10. State of the system before restoration for a transformer

../../Resources/kiee/KIEE.2020.69.6.846/fig10.png

표 3. 변압기의 정전복구 조작

Table 3. Restoration process for a transformer

복구단계

복구동작

단로기

차단기

개방

투입

개방

투입

전처리 단계

사고설비 분리

611, 641

복구계획

수립

모선 절체

6231,6331

6232,6332

차단기 투입

6233,6333

1번 154kV 모선은 사고설비 분리단계에서 611, 641번 단로기를 개방시켜, 건전계통으로부터 완전히 분리된다. 정전된 2, 3번 변압기는 2번 154kV 모선으로 절체하고, 1차측의 차단기를 투입하여 복구된다. 모선절체 순서는 개폐기의 인터록을 고려하여야 하므로 6231, 6331번 단로기를 개방시킨 후 6232, 6332번 단로기를 투입시킨다. 단로기의 조작으로 모선절체가 완료된 후에 6233, 6333번 차단기를 투입하여 정전 변압기를 복구한다. 그림 11은 정전복구 수행 후의 변전소 위상도이며, 순차적으로 배전선로 복구, 송전선로의 154kV 모선 절체가 수행된다.

그림. 11. 변압기의 복구 후 시스템 상태

Fig. 11. State of the system after restoration for a transformer

../../Resources/kiee/KIEE.2020.69.6.846/fig11.png

2.2.4 배전모선과 배전선로의 정전복구

여러 개의 배전선로가 연결된 배전모선은 변압기의 전력을 배전부하에 전달하는 접점이다. 배전모선은 이중모선으로 구성되어 있으나, 정상상태에서는 한 개의 모선만 가압하여 사용하는 단모선 운전방식을 사용하고 있다.

배전모선의 정전복구는 배전선로의 복구를 위한 중간단계로서 여유용량이 존재하는 변압기를 탐색하여 연결시키는 과정이고, 배전선로의 정전복구는 변전소 복구의 마지막 단계로서 배전선로를 배전모선에 연결시키는 과정이다. 배전모선과 배전선로의 정전복구는 정전이 발생하기 직전에 연결되어 있던 변압기를 이용하거나 예비 변압기 또는 여유용량이 존재하는 변압기를 이용하여 수행된다. 배전모선과 배전선로에 전력을 공급하고 있던 변압기가 가압상태이면, 그 변압기에 배전모선을 연결하여 기존의 위상구조를 유지하며 정전복구를 수행한다. 그러나 전력을 공급하고 있던 변압기에 사고가 발생한 경우는 모선타이 차단기를 통하여 예비 변압기나 여유용량이 존재하는 변압기 뱅크로 배전모선을 절체하여 복구한다. 이 과정에서 배전선로의 배전모선 연결은 복구우선 순위도에 의거하여 순차적으로 수행된다.

이와 같은 정전복구의 세부절차를 요약하면 다음과 같고, 그림 12는 배전모선과 배전선로 복구의 흐름도이다.

a) 기존 변압기로 복구

변압기 2차측 차단기 투입

배전선로 연결

b) 건전 변압기로 절체하여 복구

모선타이 차단기 투입

배전선로 연결

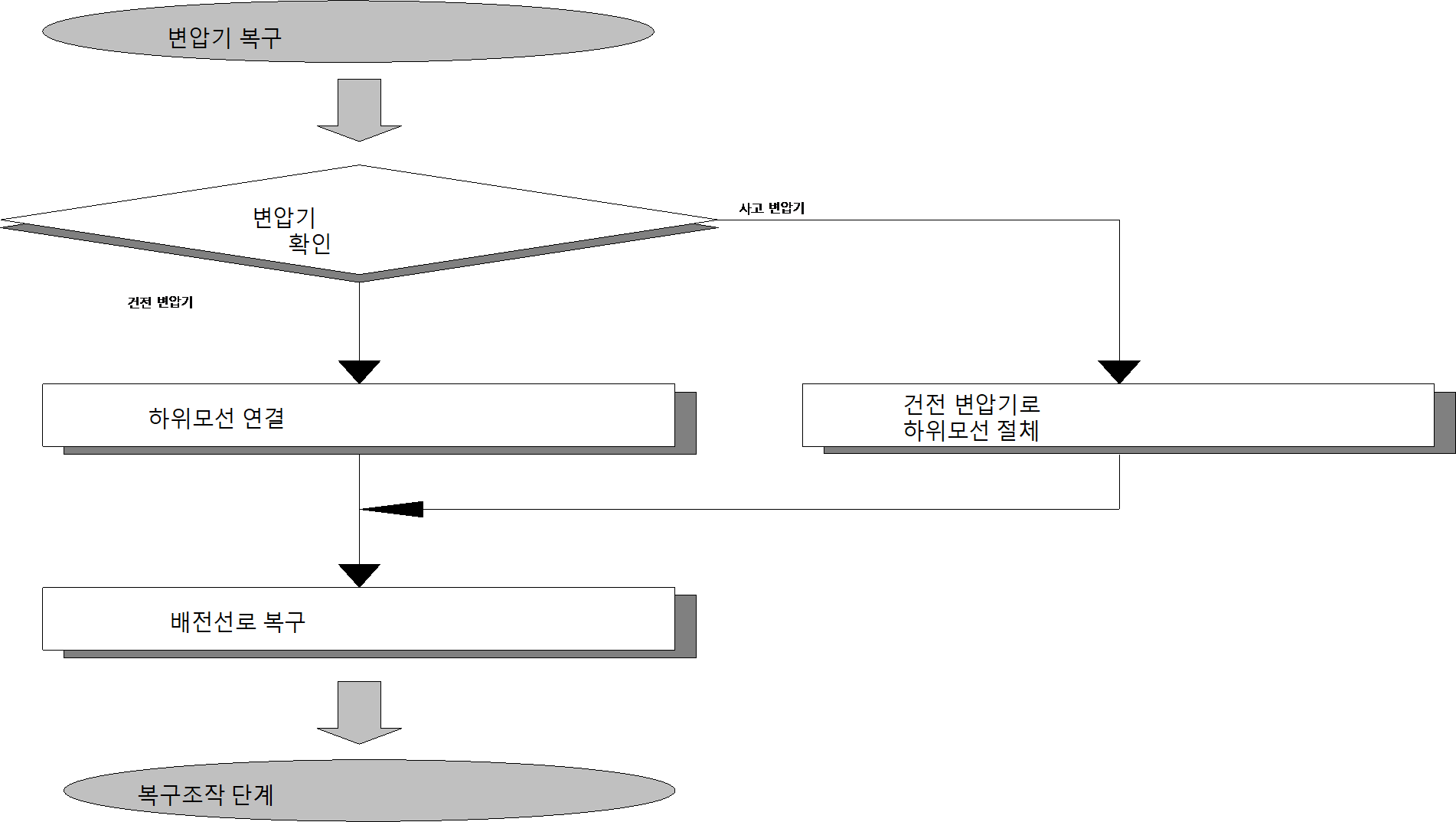

그림. 12. 배전모선과 배전선로의 정전복구 흐름도

Fig. 12. Flowchart of the LBUS and a distribution line restoration

../../Resources/kiee/KIEE.2020.69.6.846/fig12.png

배전모선과 배전선로의 복구는 변압기의 용량에 종속되며, 또한 배전모선을 통한 변압기 병렬운전의 방지는 정전복구 과정에서 반드시 고려되어야 하는 사항이다. 본 논문에서는 정전부하를 타 변압기 뱅크로 절체하는 과정에서, 변압기의 과부하 방지를 위하여 변압기 용량의 90[%]까지만 이용하도록 하였다. 또한 배전모선을 통한 변압기의 병렬운전을 방지하기 위하여 배전모선 복구시 폐경로가 형성되면 배전모선의 기존 부하를 예비 배전모선으로 절체하도록 하였다.

2.2.5 부스타이의 추가설치로 인하여 개선된 배전모선 및 배전선로의 복구 규칙 검토

배전모선에서의 부스타이는 최초에는 횡적인 연결을 위하여 설치되었으나 변압기나 배전모선에서의 사고시 배전선로를 절체하는데 걸리는 시간, 즉, 스위칭 횟수를 줄이기 위하여 최근에는 그림 13에 표시된 바와 같이, 표준 4뱅크 변전소에서는 종적 부스타이를 1, 3번 뱅크의 배전모선에 설치하여 사용하고 있다.

이러한 표준 4뱅크 변전소에서 배전모선 또는 변압기의 사고시 복구 시나리오는 다음과 같이 분류할 수 있다.

a) 하나의 MTR을 이용한 복구

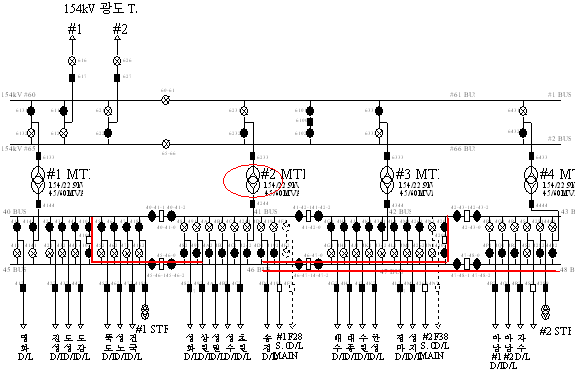

복구 가능한 경로가 2개인 경우와 3개인 경우가 있으며, 이때의 가능한 복구경로는 그림 13, 14에 각각 적색으로 표시하였다.

b) 두 개의 MTR을 이용한 복구

하나의 MTR을 이용한 복구가 불가능할 때는 두 개의 MTR을 이용하여 복구를 수행하는데, 1번과 3번 MTR을 이용한 경우는 그림 15에 표시하였고, 4번 MTR을 이용하는 경우는 그림 16에 그 경로를 적색으로 표시하였다.

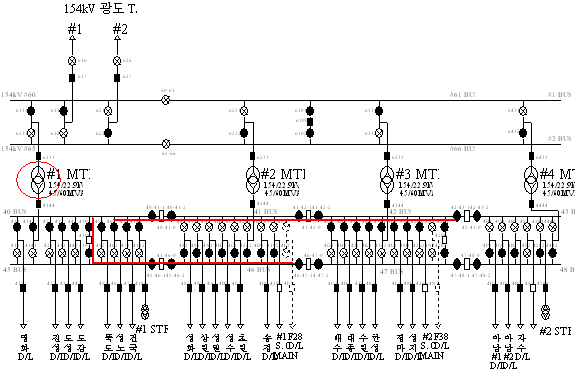

그림. 13. 한 개의 MTR을 이용한 복구 - 복구 가능한 경로가 2개인 경우

Fig. 13. Restoration using a MTR - Two possible restorative paths

../../Resources/kiee/KIEE.2020.69.6.846/fig13.png

그림. 14. 한 개의 MTR을 이용한 복구 - 복구 가능한 경로가 3개인 경우

Fig. 14. Restoration using a MTR - Three possible restorative paths

../../Resources/kiee/KIEE.2020.69.6.846/fig14.png

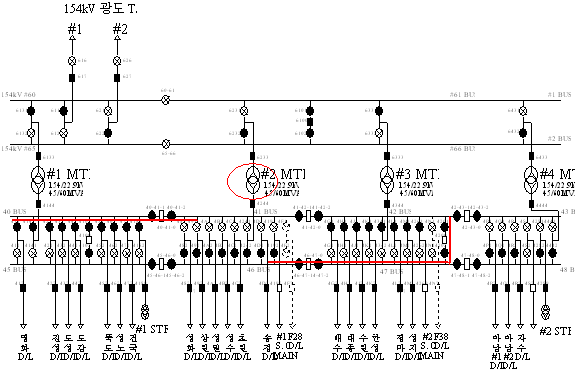

그림. 15. 1번과 3번, 두 개의 MTR을 이용한 복구

Fig. 15. Restoration using No. 1 and No. 3 MTRs

../../Resources/kiee/KIEE.2020.69.6.846/fig15.png

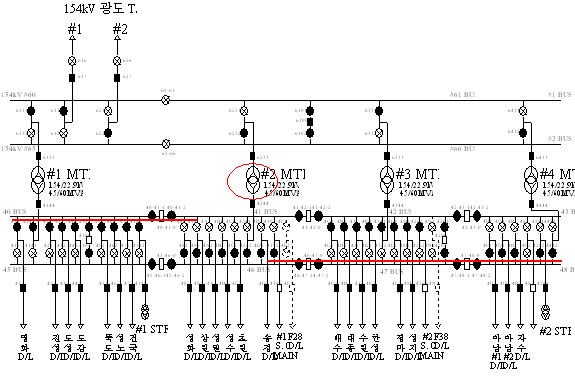

그림. 16. 1번과 4번, 두 개의 MTR을 이용한 복구

Fig. 16. Restoration using No. 1 and No. 4 MTRs

../../Resources/kiee/KIEE.2020.69.6.846/fig16.png

3. 결 론

본 논문에서는 변전자동화 시스템의 핵심인 154kV 배전 변전소에서의 다양한 사고발생시 계통운영자의 지식을 기반으로 신속하게 복구방안을 제시할 수 있는 지능형 복구지원 알고리즘을 각 계층별로 상세히 고찰하여 보았으며 이러한 계층적 복구지식에 의거하여 지식베이스를 설계하면 모듈러 프로그래밍의 장점과 함께 추론의 효율성을 향상시킬 수 있다. 또한 22.9kV 모선에 부스타이가 설치된 경우에도 해결할 수 있는 방안을 제시하였다.

본 연구의 결과는 배전변전소에 국한되어있지만 소규모의 마이크로그리드 망에서부터 복잡한 전국계통에 이르기까지 지능적 전력망 운용을 위한 가장 핵심적인 요소는 토폴로지 처리기술이므로 앞으로도 후학들의 많은 관심과 연구가 수행되어 미래사회를 실현하는 핵심적 기반인 지능형 전력망의 구현이 조속히 실현되기를 기원한다.
