  1. (Dept. of Electrical Engineering, Soongsil University, Korea.)



Active Distribution Network, Clustering, Deep Learning, Distribution System, Power Flow Calculation

1. 서 론

배전계통은 변전소에서 소비자로 향하는 단방향 전력 흐름 상황에서 운영되어왔다. 그러나 최근 탄소중립 달성을 위해 다수의 재생에너지가 배전계통에 연계되어 새로운 형태의 배전망 계획 및 운영으로 전환이 요구되고 있다. 구체적으로 전기차(Electric Vehicle, EV), 분산 전원(Distributed Generation, DG), 에너지 저장장치(Energy Storage System, ESS)로 대표되는 분산에너지(Distributed Energy Resource, DER)에 의해 기인한 배전망에 양뱡향 전력 흐름에 적극적으로 대처하기 위해 능동배전망(Active Distribution Network, ADN) 개념이 등장하였다(1). 우리나라의 경우 송전선로 건설 최소화, 지역 기반 생산-소비 촉진과 더불어 분산에너지 능동제어 및 배전망 계획-운영 강화에 의의를 두는 분산에너지 활성화 특별법이 ’23년 6월에 제정됨에 따라 능동배전망에 대한 필요성이 더욱 증가할 전망이다(2).

차세대 배전망인 능동배전망에서 전력조류계산은 계통 운영에 필수적인 요소이다(3,4). 운영의 관점에서 조류계산은 DG, ESS, EV, 인버터, 개폐기 제어를 통해, 전압 제어(5), 선로 손실(5), 부하 제어(6), 분산 전원 출력 제어(7), 수요반응(7) 등에 활용된다. 또한 계획의 관점에서 조류계산은 분산전원의 계통 접속과 같은 미래 계통의 안정성을 평가하고 추가적인 조치 여부를 결정하는데 사용된다. 앞으로 지속적인 분산에너지의 확산될 것을 고려했을 때 분산에너지의 배전망에 대한 영향을 평가하기 위한 전력조류계산의 중요성은 더욱이 높아질 것이다.

전력조류계산은 일반적으로 모선 정보, 선로 정보, 변압기 정보를 기반으로 하는 모델 기반 직접 계산 방식을 사용한다. 모델 기반 방법론은 고정된 선로 임피던스를 사용하여 결과를 도출한다. 그러나 실제 전력계통에서는 날씨 및 선로의 노화로 인한 선로 임피던스의 불확실성(8,9)과 토폴로지를 구성하는 회로 연결(Circuit connectivity) 여부에 대한 불확실성(10)이 존재하여 모델 기반 방법론 사용 시 오차가 발생한다. 또한, 실제상황과 유사한 모델을 만들기 위해 3상 불균형, ZIP 부하 모델링, 많은 모선 수, 인버터 기반 설비 및 분산에너지 자원 모델링 등을 포함하는 경우 모델 기반 조류 계산의 계산 복잡도가 급격하게 증가(11)하는 문제가 있다.

모델 기반 방법론의 한계점을 보완하고자 데이터 기반 인공신경망(Artificial Neural Network, ANN)을 사용하는 연구들이 제안되었다(12-16). 이 방법은 개폐기, 보호계전기, IED(Intelligence Electronic Device) 등에 있는 측정 장비를 통해 수집한 과거 데이터(유효전력, 무효전력 및 전압)를 활용하여 전력방정식의 역학을 신경망을 통해 모사한다. (12,13)에서는 ANN을 사용하였고 ANN의 입력데이터로 완전한 어드미턴스 행렬 대신 대각요소만을 구성하거나 유효전력, 무효 전력의 변화 패턴 간 유사성을 분석하여 입력값으로 사용하였다. (14,15)에서는 GNN (Graph Neural Network) 구조를 사용하여 모선 간 연결관계에 따른 특징을 모델에 반영하여 전력조류계산을 수행하였다. (16)에서는 기존 DNN(Deep Neural Network) 전력조류계산 모델에 전력방정식 역학을 반영하는 디코더 모델을 추가함으로써 모델의 일반화 성능을 올렸다. 이와 같은 데이터 기반 전력조류계산은 배전계통의 능동적인 운영 및 계획에 활용할 수 있도록 연구되었다.

신경망을 통한 전력조류계산 기법을 연구한 논문들 대부분에서 대부분 모델구조의 변형(14-16)을 통해 성능을 올리는 방향성을 갖는다. 하지만 기존 연구들은 수집된 과거 데이터의 특성을 분석하여 전력조류계산에 적용하는 시도는 하지 않았다. 추가적으로 불확실성이 존재하는 선로 임피던스 값을 신경망 모델의 입력값으로 사용하는 것(12,14,15)은 전력조류계산의 정확도를 저하시킬 수 있다. DNN 모델의 성능 및 설명 가능성을 높이기 위해서는 모델의 구조뿐만 아니라 데이터의 특성 분석이 선행되는 것이 중요하다(17).

선행 연구(18)에서 기존 DNN 모델 기반 조류계산 결과가 변전소로부터 거리가 먼 모선일수록, 전압 크기의 표준편차가 증가하고 그에 따라 오차가 증가하는 경향성을 확인하였다. 이는 전압 프로파일을 추가적으로 고려한 데이터 전처리 과정이 전력조류계산의 정확도를 높일 수 있음을 유추할 수 있다.

본 논문에서는 전력, 전압 등을 포함하는 운영데이터의 전압 프로파일을 분석하고 이를 활용할 수 있는 방안으로 군집 기반 DNN 전력조류계산 방법론을 제안한다. 제안기법의 모선별 군집화과정은 신경망 출력으로 사용되는 전압 표준편차를 감소시키고 이를 통해 DNN 기반 전력조류계산 기법의 계산 오차를 줄인다. 사례연구에서는 배전계통 33 모의계통과 69 모의계통을 통해 제안기법인 군집 기반 DNN 모델의 성능을 평가하였다. 제안기법은 계산오차 측면에서 기존 DNN 모델에 비해 성능이 향상되는 것을 확인하였다. 추가적으로 제안 기법은 훈련 데이터와 구별된 시험 데이터에서 안정적인 성능을 보였고 기존 DNN 모델보다 과전압 예측 성능을 향상시킨 것을 확인하였다.

2. 전력조류계산 문제 정식화

2.1 전력조류계산을 위한 모델 기반 방법론

전력조류계산은 전력계통의 조류해석을 위한 기초 단계로서 전력방정식을 통해 모든 모선에 대해 전압과 위상각을 구하는 것이다. 전력방정식은 키르히호프(Kirchhoff) 법칙에 따라 다음과 같은 비선형 대수식으로 표현된다.

(1)
$P_{i}=\sum_{k=1}^{N}V_{i}V_{k}(G_{ik}\cos\theta_{ik}+B_{ik}\sin\theta_{ik})$

(2)
$Q_{i}=\sum_{k=1}^{N}V_{i}V_{k}(G_{ik}\sin\theta_{ik}-B_{ik}\cos\theta_{ik})$

여기서, $P_{i}$와 $Q_{i}$는 각각 $i$번째 모선의 유효전력과 무효전력을 나타낸다. $G_{ik}$와 $B_{ik}$는 모선 어드미턴스 행렬에서 ($i,\: k$)번째 요소로, 각각 모선 간의 컨덕턴스와 서셉턴스를 의미한다. $V_{i}$는 해당 모선의 전압 크기를 나타내며, $\theta_{ik}$는 $i$번째 모선과 $k$번째 모선 사이의 전압 위상각 차이를 의미한다. $N$은 전력계통의 총 모선 개수를 나타낸다.

전력방정식은 비선형 방정식이기에 조류계산을 위해 비선형 방정식을 계산하는 방법인 가우스-자이델법이나 뉴튼-랩슨법 등이 사용된다. 이와 같은 전력방정식을 통한 전통적인 방식(이하 모델 기반 조류계산)의 해법은 전력방정식을 구성하는 모선 정보, 선로 정보, 변압기 정보와 같은 전력계통의 정확한 모델 파라미터를 필요로 한다.

그러나 모델 기반 조류계산은 날씨, 선로의 노화 등에 의한 선로 임피던스의 불확실성(8,9)이 존재할 수 있고 혹은 누락된 정보로 인해 정확한 전압 해석이 어려울 수 있다. 추가적으로 정상적인 상황에서도 모선 수 증가에 따른 계산 복잡도가 기하급수적으로 증가(11)하여 전력조류계산을 수행하기 어려운 상황이 발생할 수 있다는 한계점이 있다.

2.2 데이터 기반 전력조류계산 방법론

본 연구에서는 데이터 기반 방법론으로 딥러닝 기법을 통한 조류계산을 제안한다. 딥러닝은 데이터를 통해 함수의 파라미터를 추정한다는 점에서 사전에 계통 파라미터에 대한 완벽한 정보를 요구하는 모델 기반 방법론과 다르다. 따라서 모델을 구축하는 과정이 복잡하고 불확실성이 포함되어 정확한 정보를 얻기 힘들수록 데이터 기반 방법론이 더 좋은 성능을 보이는 경향이 있다.

본 연구에서 사용하는 데이터 기반 전력조류계산 모델은 과거 계통운영 데이터를 사용하여 입력과 출력 데이터의 관계를 학습한다. 제안하는 모델의 입력값으로 (12,14,15)의 연구와 같이 선로 임피던스를 입력으로 받을 수도 있지만 정확한 선로 임피던스를 얻는 가정은 비현실적일 수 있기에 선로 임피던스 없이 학습이 가능하도록 DNN 모델을 구성하였다. DNN 모델은 수식(3)과 같이 수집된 모선별 유효/무효전력을 입력값으로 사용하며 해당 모선의 전압값을 출력한다.

(3)
$ V = f( [P ; Q])$

그림 1은 본 연구에서 사용하는 딥러닝 모델 구조를 보여준다. 딥러닝 구조인 DNN은 입력층, 여러 개의 은닉층, 그리고 출력층으로 구성된다. DNN 모델의 은닉층들은 데이터로부터 입력, 출력 간의 비선형적인 관계를 학습하며, 이를 통해 더 복잡한 패턴을 인식하고 추론할 수 있게 된다. $ P,\: Q,\:V$는 각 모선에서 측정된 유효전력, 무효전력, 전압을 의미한다. 모선 수 $N$에 따라서 입력($ P$, $ Q$)과 출력($ V$)은 기준 모선 1을 제외하고 다음과 같이 벡터 형태로 표현된다. $ P=[P_{2},\:P_{3,\:}P_{4,\:}\cdots ,\:P_{N}]$, $ Q=[Q_{2},\:Q_{3},\: Q_{4,\:}\cdots ,\:Q_{N}]$, $ V=[V_{2},\:V_{3},\:V_{4,\:}\cdots ,\:V_{N}]$.

그림. 1. DNN 기반 전력조류계산 모델 구조

Fig. 1. DNN-based power flow calculation model structure

../../Resources/kiee/KIEE.2023.72.10.1139/fig1.png

DNN 모델 학습에는 기준 모선을 제외한 $(N-1)\times 2$개의 입력, $N-1$ 개의 출력값을 사용한다. 전력방정식의 역학을 모사하는 함수 $f$는 여러 개의 층으로 구성되어 있고 각 층의 출력값은 수식(4)를 통해 표현될 수 있다.

(4)
$f_{k}( x_{k}) =\sigma_{k}( W_{k} x_{k}+ b_{k})=\sigma_{k}(\sum_{i=1}^{n}w_{i}x_{i}+b_{i})$

$\sigma_{k}(\bullet)$, $ x_{k}$는 $k$번째 층의 활성화 함수와 입력이다. $ W_{k}$와 $ b_{k}$는 가중치 행렬과 편향 행렬을 의미한다. 출력 $f_{k}( x_{k})$는 다음 층의 입력이 된다. 모든 층을 거치며 최종 출력값 $\hat y$가 결정되면 손실 함수를 통해 목푯값과의 오차를 최소화시키는 방향으로 $ W_{k}$, $ b_{k}$를 조정하며 함수 $f$가 학습된다.

3. 군집 기반 딥러닝 조류계산 모델 방법론

본 연구에서는 과거 데이터의 모선 별 전압 프로파일을 통한 군집 기반 DNN 조류계산 모델 방법론을 제안한다. 제안 기법의 모선별 군집화 과정을 통해 전압의 변화 패턴과 크기가 유사한 모선끼리의 군집을 형성한다. 모선이 군집화 됨에 따라 지도학습의 목푯값으로 사용되는 전압 크기의 표준편차를 감소하게 되고 이를 통해 모델의 계산오차가 줄어드는 효과를 가져온다.

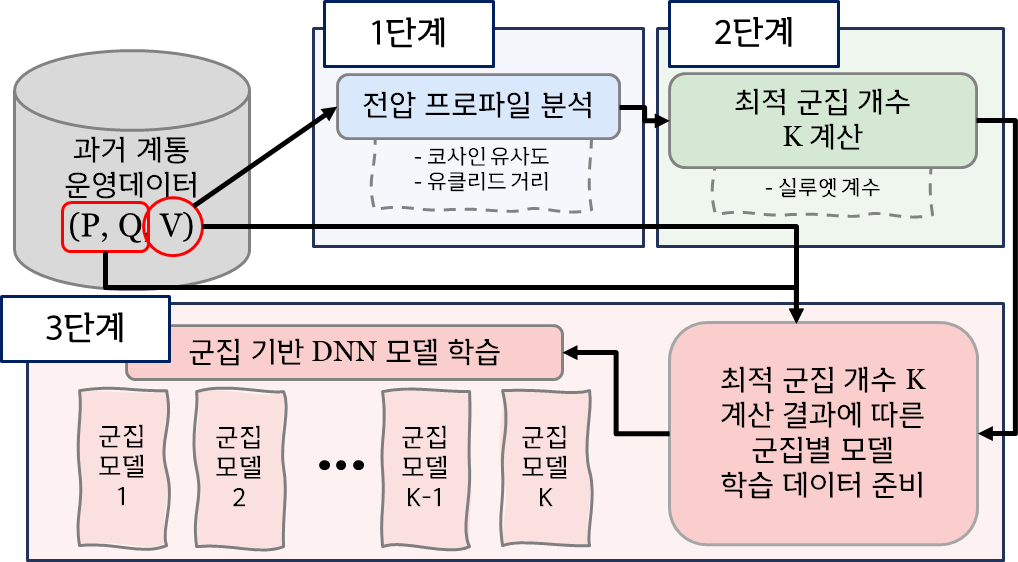

그림. 2. 군집 기반 DNN 전력조류계산 모델 개념도

Fig. 2. Conceptual diagram of a cluster-based DNN power flow calculation model

../../Resources/kiee/KIEE.2023.72.10.1139/fig2.png

그림 2는 제안하는 군집 기반 딥러닝 조류계산 모델 방법론의 개념도이다. 군집화 과정은 1), 2)를 통해 이루어지고 3)에서 군집별 DNN 학습이 이루어진다. 본 연구에서 뉴튼-랩슨법으로 계산한 전압을 수집된 전압 데이터로 가정하여 사용하였다. 계통운영 데이터가 주어지면 군집화 과정 1), 2)와 군집별 DNN 모델 학습 과정 3)은 모두 자동화되어 처리된다.

1) 기존 연구결과(18)를 바탕으로 전압 표준편차와 모델 오차 간의 상관관계를 반영하기 위해 아래와 같은 전처리 과정이 수행된다. 수집된 운영 데이터의 전압 프로파일링을 통해 변전소와 가장 가까운 2번 모선을 기준으로 모선별 데이터 간의 코사인 유사도와 유클리드 거리를 구한다.

코사인 유사도는 내적 공간에서 정의된 0이 아닌 두 벡터 간의 코사인 각도를 이용하여 두 벡터 간의 유사도를 수치화할 수 있는 방법 중 하나로 다음과 같이 정의한다.

(5)
$$ \begin{aligned} \operatorname{similarity}(i) & =\cos \left(\theta_i\right)=\frac{\boldsymbol{V}_2 \cdot \boldsymbol{V}_i}{\left|\boldsymbol{V}_2\right| \times\left|\boldsymbol{V}_i\right|} \\ & =\frac{\sum_{j=1}^t\left(V_{2, j} \times V_{i, j}\right)}{\sqrt{\sum_{j=1}^t\left(V_{2, j}\right)^2} \times \sqrt{\sum_{j=1}^t\left(V_{i, j}\right)^2}} \end{aligned} $$

$ V_{i}$는 $i$번 모선의 시간에 따른 전압 벡터이다. 수집된 데이터의 개수가 $t$개인 경우 $ V_{i}=[V_{i,\: 1},\: V_{i,\: 2},\:\cdots ,\: V_{i,\: t-1},\: V_{i,\: t}]$로 표현한다. $ V_{2}$를 기준으로 총 $N-1$개의 모선과의 코사인 유사도를 식(5)를 통해 구할 수 있다.

유클리드 거리는 코사인 유사도와 다르게 비교하는 전압 벡터 요소의 크기를 반영할 수 있도록 활용하였다. 유클리드 거리는 다음 수식으로 구할 수 있다.

(6)
$dis\tan ce(i)= | V_{2}- V_{i}| =\sqrt{\sum_{j=1}^{t}(V_{2,\: j}-V_{i,\: j})^{2}}$

2) 식(5)식(6)으로 계산된 데이터를 정규화하고 2차원 평면에 대응시킨다. 정규화 기법은 식(7)로 표현되는 최소-최대 정규화를 사용하였다.

(7)
$x'=\dfrac{x-\min(x)}{\max(x)-\min(x)}$

2번부터 $N$번 모선까지 총 $N-1$개의 점을 2차원 평면에 분포시키고 해당 $N-1$개의 점들을 K-평균 알고리즘을 통해 군집화한다. K-평균 알고리즘은 비지도 군집화 알고리즘으로, 데이터를 $K$개의 군집으로 나누며 각 군집별 데이터의 중심과 데이터 간의 거리를 최소화하도록 군집화한다. 최적의 군집의 개수 $K_{optimal}$은 식(9)로 표현되는 실루엣 계수(Silhouette Coefficient, SC)를 통해 구하였다. 실루엣 계수는 개별 데이터가 속해있는 군집 내의 데이터와 얼마나 가깝게 군집화되었는지와 군집 외의 데이터와는 얼마나 잘 분리되었는지를 평가할 수 있는 지표로 활용된다. $K$개의 군집으로 나눈 개별 데이터에 대한 실루엣 계수 $S_{K}(i)$의 수식은 식(8)과 같다.

(8)
$S_{K}(i)=\dfrac{b_{K}(i)-a_{K}(i)}{\max\left .\left .\left\{a_{K}(i),\: b_{K}(i)\right .\right\}\right .}$

$i$는 모선번호를 의미한다. $K$개의 군집으로 데이터를 군집화 하였을 때 $a_{K}(i)$는 개별 데이터의 동일한 군집 내 다른 데이터들과의 평균 거리를 의미하고 $b_{K}(i)$는 개별 데이터에서 가장 가까운 군집과의 평균거리를 의미한다. $K$개 군집에 대한 최종 실루엣 계수 $SC_{K}$는 식(9)와 같이 모든 모선의 $S_{K}(i)$의 평균으로 구할 수 있다. 실루엣 계수가 가장 높은 $K$를 최적의 군집의 개수 $K_{optimal}$은 식(10)를 통하여 선정한다.

(9)
$SC_{K}=\dfrac{1}{N-1}\sum_{i=1}^{N-1}S_{K}(i)$

(10)
$$ K_{\text {optimal }}=\underset{K}{\operatorname{argmax}}\left\{S C_K \mid 2 \leq K \leq N-2\right\} $$

3) 군집화 결과를 기반으로 학습 데이터를 군집별로 나누고 그림 1에 나와 있는 딥러닝 모델을 $K_{optimal}$개의 군집별로 학습시킨다.

4. 실험 결과

4.1 실험설계

배전계통 모델링 및 평가에 일반적으로 사용되는 33 모의계통(19)과 69 모의계통(20)을 사용하여 제안하는 군집 기반 DNN 전력조류계산 모델의 성능을 평가한다. 성능은 뉴튼-랩슨법으로 계산한 전압값과 제안하는 모델을 통한 전압값의 차이로 평가한다. 그림 3은 33 모의계통과 69 모의계통의 계통도이다. 조류계산 및 딥러닝은 모두 Python을 통해 구현하였다. 부하 데이터는 Iowa 모선별 전력데이터(21)를 사용하였고 발전 데이터는 한국 서부발전 데이터(22)의 태양광 발전기의 전력데이터를 사용하였다.

본 모의실험에서는 배전계통에 태양광 발전기가 포함되었다고 가정하였다. 태양광 발전기 용량 및 계통 파라미터는 부하 및 발전 데이터를 정규화하고 실 배전계통 운영데이터를 가정하여 전압 프로파일이 0.95~1.05 p. u. 범위(23) 안에 들도록 조정하여 표 1과 같이 산정하였다. 태양광 발전기 용량 0.6 MW는 전압을 위반하지 않으며 최대로 연계할 수 있는 태양광 발전기 용량이다.

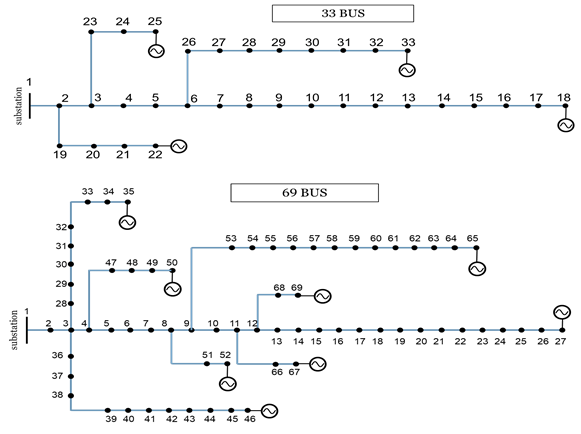

그림. 3. 모의 계통도(위: 33 모선, 아래: 69 모선)

Fig. 3. Modified topology

../../Resources/kiee/KIEE.2023.72.10.1139/fig3.png

표 1. 계통 및 태양광 발전기 모델링

Table 1. System and Photovoltaic Modelling

모의

계통

선로용량

(MW)

공칭전압

(kV)

태양광 용량

(MW)

태양광 위치

(모선번호)

33 모선

100

12.66

0.6

18, 22, 25, 33

69 모선

212

12.66

0.6

27, 35, 46, 50, 52, 65, 67, 69

데이터의 총개수는 8760개로 구성하였으며 훈련:검증:시험 비율을 60:20:20으로 하였다. 사용 데이터에 대한 설명은 표 2와 같다. 모델은 총 3가지 데이터셋을 구성하여 학습 및 평가를 진행하였다. 저전압 및 과전압이 발생하지 않는 태양광 발전기 최대 용량인 0.6 MW까지 태양광 발전기 용량을 0.2 MW, 0.4 MW, 0.6 MW으로 증가시키며 데이터셋1, 데이터셋2, 데이터셋3을 구성하였다. 구성된 세 가지의 데이터셋을 바탕으로 기존 DNN 모델과 군집 기반 DNN 모델 간의 성능을 평가하였다.

표 2. 사용 데이터 설명

Table 2. Usage Data Description

데이터 분류

데이터 종류

데이터 구성

개수

입력 데이터

각 모선의 유효전력($ P$)

부하 데이터[18],

발전 데이터[19]

8760개

(1시간 단위, 24시간 365일)

각 모선의 무효전력($ Q$)

모선 및 시간별 역률을 0.89~0.91로 하여 $ Q$ 산정

출력 데이터

각 모선의 전압($ V$)

모선 정보 및 뉴튼-랩슨법을 통한 $ V$ 도출

4.2 DNN 모델 구조 및 학습

학습에 사용된 DNN 모델 구조가 표 3에 나타난다. 기본 DNN 모델과 군집 기반 DNN 모델의 사용되는 입력 개수는 같다. 출력 개수는 군집에 속해있는 모선 개수에 따라 달라진다. DNN 모델의 최적 하이퍼파라미터 및 모델 구조는 실험을 통해 설정하였다. 따라서 각각의 모델의 파라미터 개수는 서로 상이하다. 모델의 오차 평가는 식(11)과 같은 평균 제곱 오차 (Mean Square Error, MSE)를 사용한다.

(11)
$MSE =\dfrac{1}{n}\sum_{i=1}^{n}(y_{i}-\hat y_{i})^{2}$

표 3. 딥러닝 모델 하이퍼파라미터 및 모델구조

Table 3. Deep Learning Model Hyperparameters and Model Structure

구조 및 파라미터

33 모선

69 모선

입력 개수

64개

136개

출력 개수

32개

68개

은닉층 개수

[2개, 3개, 4개, 5개]

총 파라미터 수

모델 마다 상이함 (2만개 ~ 1770만개)

손실 함수

MSE (Mean Square Error)

활성화 함수

[relu, elu]

출력층 활성화 함수

linear

학습률

[$1\times 10^{-3},\: 1\times 10^{-4},\: 1\times 10^{-5}$]

Drop out

[0.1, 0.2, 0.3]

Optimizer

ADAM

Epochs, 배치 크기

500, 64

4.3 전압 프로파일에 따른 군집 결과

그림 4식(5)-(10)을 통해 계산된 군집 개수에 따른 실루엣 계수의 그래프이다. $K_{optimal}$ 선정 결과는 표 4에 표시하였다. 69 모선 계통에서 데이터셋1에서 도출된 $K_{optimal}$은 9개로 모든 데이터 종류 중 최댓값이다. 군집의 개수는 모델 훈련 시간 및 최적화 시간에 영향을 주기 때문에 적절한 최대 군집 개수를 정해야 할 필요성 또한 존재한다.

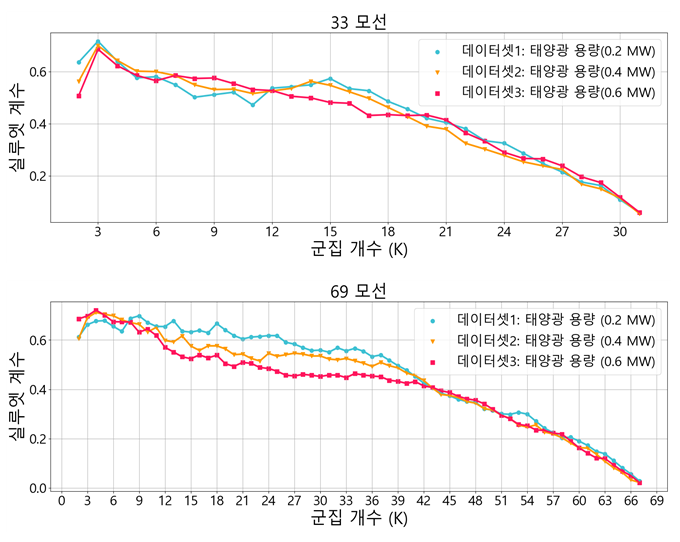

그림. 4. 군집 개수에 따른 실루엣 계수

Fig. 4. Silhouette coefficient according to the number of cluster

../../Resources/kiee/KIEE.2023.72.10.1139/fig4.png

표 4. 데이터셋에 따른 최적의 군집 개수 결과

Table 4. Results of the optimal number of clusters according to the dataset

데이터 분류

데이터 종류

최적의 군집 개수

33 모선

데이터셋1

3

데이터셋2

3

데이터셋3

3

69 모선

데이터셋1

9

데이터셋2

4

데이터셋3

4

표 5그림 5는 33 모선계통과 69 모선계통에서 군집화된 결과를 보인다. 계통 데이터상 물리적 연결 구조가 같지만 데이터셋 별로 태양광 발전 용량이 다르므로 용량별로 전압의 변동 폭 또는 전압 변화의 패턴이 달라질 수 있다. 따라서 데이터셋 별로 군집화 결과가 서로 다르다. 하지만 도출된 대부분의 군집화 결과는 서로 가까운 모선끼리 또는 변전소로부터 떨어진 거리가 비슷한 모선끼리 군집화된 것을 확인할 수 있다. 표 6에서는 군집 전후 전압 표준편차의 변화를 보여준다. 군집화에 따라 지도학습의 목푯값으로 사용되는 전압 크기의 표준편차가 감소되는 결과를 확인할 수 있다. 표 6에 나타낸 군집 기반 DNN 모델의 표준편차는 군집별 데이터의 표준편차와 해당 군집의 모선 개수를 곱한 뒤 총 모선의 개수로 나눈 결과이다.

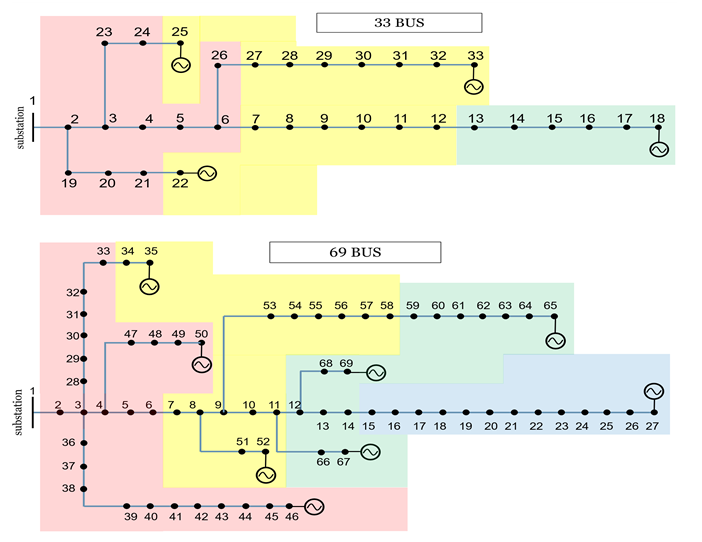

그림. 5. 계통별 군집화 결과 (데이터셋3)

Fig. 5. Clustering Results by System (Dataset 3)

../../Resources/kiee/KIEE.2023.72.10.1139/fig5.png

표 5. 전체 군집 결과

Table 5. Clustering Results

계통 분류

데이터 종류

모선 번호

33 모선

데이터셋1

2, 3, 4, 5, 19, 20, 21, 22, 23, 24, 25

6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 26, 27, 28, 29, 30, 31, 32, 33

17, 18

데이터셋2

2, 3, 4, 5, 6, 19, 20, 21, 23, 24, 26

7, 8, 9, 10, 11, 12, 13, 22, 25, 27, 28, 29, 30, 31, 32, 33

14, 15, 16, 17, 18

데이터셋3

2, 3, 4, 5, 6, 19, 20, 21, 23, 24, 26

7, 8, 9, 10, 11, 12, 22, 25, 27, 28, 29, 30, 31, 32, 33

13, 14, 15, 16, 17, 18

69 모선

데이터셋1

2, 3, 4, 5, 6, 7, 28, 29, 30, 31, 32, 33, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51

8, 9, 10, 52, 53, 54, 55

11, 12, 34, 56, 66, 67

13, 14, 35, 57, 68, 69

15, 16, 58, 59, 60, 61, 62, 65

17, 18, 63, 64

19, 20

21, 22, 23, 24

25, 26, 27

데이터셋2

2, 3, 4, 5, 6, 7, 28, 29, 30, 31, 32, 33, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51

8, 9, 10, 11, 34, 51, 52, 53, 54, 55, 56, 57, 66, 67

12, 13, 14, 35, 58, 59, 60, 61, 62, 63, 64, 65, 68, 69

15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27

데이터셋3

2, 3, 4, 5, 6, 28, 29, 30, 31, 32, 33, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50

7, 8, 9, 10, 11, 34, 35, 51, 52, 53, 54, 55, 56, 57, 58

12, 13, 14, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69

15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27

표 6. 군집 전후 전압 표준편차

Table 6. The standard deviation of voltage before and after clustering

모의

계통

데이터셋 분류

DNN 모델 전압

표준편차(p. u.)

군집 기반 DNN 모델

전압 표준편차(p. u.)

33 모선

데이터셋1

$6.91\times 10^{-3}$

$4.14\times 10^{-3}$

데이터셋2

$7.01\times 10^{-3}$

$5.50\times 10^{-3}$

데이터셋3

$7.77\times 10^{-3}$

$6.51\times 10^{-3}$

69 모선

데이터셋1

$7.37\times 10^{-3}$

$3.52\times 10^{-3}$

데이터셋2

$7.32\times 10^{-3}$

$4.23\times 10^{-3}$

데이터셋3

$8.06\times 10^{-3}$

$5.39\times 10^{-3}$

4.4 군집 기반 DNN 모델 성능 평가

표 7에서는 모델의 데이터셋 별 평균 성능을 나타내었다. 군집 기반 DNN 모델의 전체 평균 MSE는 $2.85\times 10^{-7}$이다. 기존 DNN 모델과 비교하여 각각 33 모의 계통의 경우 약 20%, 69 모의 계통의 경우 약 56%의 성능 개선율을 보였다. 이를 통해 복잡한 모델일수록 기존 단일 DNN의 오차가 커지는 상황을 군집화를 통한 성능 개선의 여지가 큰 것을 확인할 수 있다. 기존 DNN 모델에서는 모선 간 오차의 편차를 줄이기 힘든 반면 제안 기법에서는 군집별로 전압 표준편차가 감소하였다. 유사한 전압 프로파일을 가지는 군집 별로 DNN 모델의 최적화가 가능하기 때문에 기존 DNN 모델에 비하여 안정적인 성능을 보인다.

그림 6은 33 모선과 69 모선에서 데이터셋 1~3의 모선별 MSE 평균값을 도시하였다. 기존 DNN 모델의 성능 최적화로는 모선간 오차의 차이를 줄이기 쉽지 않았다. 하지만 군집 기반 DNN 전력조류계산 모델은 오차가 큰 모선에 대해서 눈에 띄는 성능 향상을 보여준다. 그러나 기존 DNN 모델에서 이미 오차가 상대적으로 낮은 모선에서는 제안 기법을 통한 성능 향상은 크게 보이지 않았다. 따라서 전반적인 성능향상이 이루어진 후에 제안하는 군집 기법을 적용한다면, 오차를 더 줄일 수 있을 것으로 기대한다.

표 7. 군집 기반 딥러닝 모델 오차 분석

Table 7. Cluster-based Deep Learning Model Results

계통 분류

데이터셋 분류

DNN 모델

계산 오차(MSE)

군집 기반 DNN 모델

계산 오차(MSE)

33

모선

데이터셋 1

3.85$\times 10^{-7}$

3.82$ \times 10^{-7}$

데이터셋 2

4.38$\times 10^{-7}$

3.20$ \times 10^{-7}$

데이터셋 3

4.37$\times 10^{-7}$

3.06$ \times 10^{-7}$

69

모선

데이터셋 1

5.10$\times 10^{-7}$

1.47$ \times 10^{-7}$

데이터셋 2

5.97$\times 10^{-7}$

2.23$ \times 10^{-7}$

데이터셋 3

5.15$\times 10^{-7}$

3.34$ \times 10^{-7}$

전체

4.80$\times 10^{-7}$

2.85$ \times 10^{-7}$

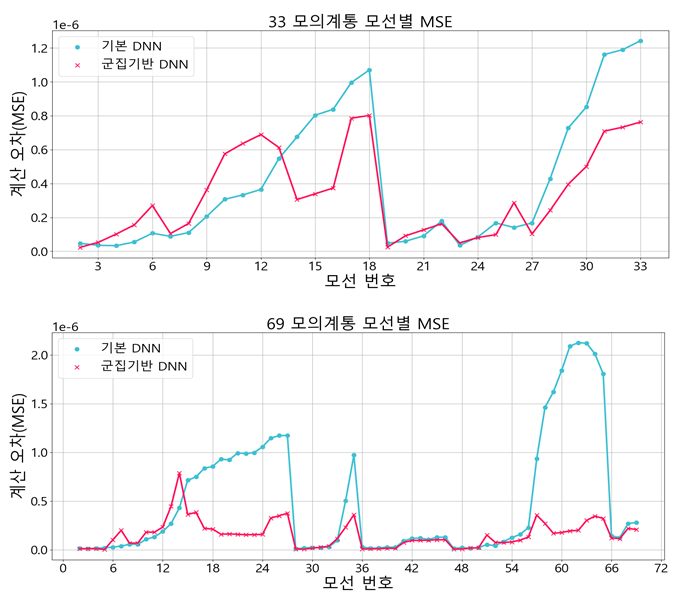

그림. 6. 계산 기법에 따른 모선별 오차

Fig. 6. Calculation Error by Bus for Each Methods

../../Resources/kiee/KIEE.2023.72.10.1139/fig6.png

4.5 군집 기반 DNN 모델 강건성 평가

전력계통에는 부하 및 분산전원 용량 등의 불확실성 요소가 포함되어 있다. 따라서 학습된 데이터 기반 조류계산 모델이 미래에 변동하는 새로운 배전계통 환경에서도 성능이 강건하게 유지되는지 평가하는 것이 중요하다. 제안하는 모델의 강건성을 평가하기 위해 훈련에 사용된 데이터 이외의 새로운 배전계통 환경에서의 운영 데이터를 생성하여 성능을 평가하였다. 즉, 새로운 환경에서 생성된 $ P$, $ Q$를 입력값으로 사용하고 출력 $ V$에 대한 오차를 평가한다. 새로운 계통 환경은 태양광 발전기의 용량을 0.1 MW씩 올려가며 0.0 MW부터 2.0 MW 까지 총 21개의 경우로 구성하였다. 각 시험 데이터셋은 낮 시간 때의 10시에서 19시까지의 값으로 데이터셋 하나당 3650개의 데이터가 존재한다.

그림 7에서는 태양광 발전기 용량 변화에 따른 오차를 도시한다. 각각의 모델은 그래프의 범례에 표기된 데이터셋을 통해 학습시켰다. 이후 학습된 각각의 모델은 새로운 환경에서 준비된 21개의 테스트 데이터셋에 의해 평가되었다. 파란색, 초록색, 보라색 그래프는 기본 DNN모델, 주황색, 빨간색, 갈색 그래프는 군집 기반 DNN 모델이다. 실험결과 학습 시 보지 못한 새로운 테스트 데이터에 대해 군집 기반 DNN 모델의 오차 그래프의 기울기가 기본 DNN 모델에 비해 완만한 것을 확인하였다. 이는 태양광 용량이 달라진 새로운 환경에서 제안 기법이 기본 DNN 모델보다 더 정확한 전력조류계산을 수행한다는 의미이다. 따라서 제안하는 군집 기반 DNN 모델이 환경 변화에 더 강건하다는 것을 확인하였다.

그림. 7. 태양광 발전기 용량 변화에 따른 오차

Fig. 7. Error according to changes in capacity of the photovoltaic generator

../../Resources/kiee/KIEE.2023.72.10.1139/fig7.png

4.6 군집 기반 DNN 모델 과전압 예측 성능 평가

분산전원의 확산으로 인해 발생되는 대표적인 문제점 중 하나인 과전압 현상을 전력조류계산을 통해 확인하는 것은 계통운영에 있어서 중요하다. 훈련된 전력조류계산 모델이 과전압 유무를 정확하게 예측 할 수 있는지를 평가하기 위해 4.5절에서 모델 강건성 평가에 사용한 새로운 배전계통 운영 데이터를 사용해 과전압 예측 성능을 평가하였다. DNN 모델과 군집 기반 DNN 모델의 과전압 예측 성능 평가는 식(12)-(15)로 대표되는 정확도(Accuracy), 정밀도(Precision), 재현율(Recall) 및 F1 점수(F1 score)를 통해 평가하였다. 전압 프로파일이 1.05 p. u. 이상인 경우를 과전압으로 설정하고 과전압이 일어난 경우를 긍정(True)으로 과전압이 일어나지 않은 경우를 거짓(False)으로 정하였다. 각각의 성능 평가는 TP(True Positive), TN(True Negative), FP(False Positive), FN(False Negative)의 지표를 통해 계산된다. TP는 평가 데이터에서 실제로 과전압인 경우를 과전압으로 올바르게 예측한 경우의 수, TN은 정상 범위의 전압을 정상 범위의 전압으로 예측한 경우의 수, FP는 실제로 정상 범위의 전압이지만 과전압으로 예측한 경우의 수, FN은 실제로 과전압이 일어났지만 정상 범위의 전압이라고 예측한 경우의 수이다.

(12)
$정확도(Accuracy)=\dfrac{TP+TN}{TP+TN+FP+FN}$

(13)
$정밀도(Precision)=\dfrac{TP}{TP+FP}$

(14)
$재현율(Recall)=\dfrac{TP}{TP+FN}$

(15)
$F1 점수(F1 Score)= 2\times\dfrac{Precision· Recall}{Precision + Recall}$

정확도는 전체 예측 경우의 수에서 모델이 올바르게 예측한 경우의 수의 비율을 의미한다. 정밀도는 과전압이라고 예측한 것들 중에서 실제로 과전압인 것의 비율이다. 재현율은 실제 과전압인 것 중에서 과전압이라고 예측된 것의 비율이다. 마지막으로 F1 점수는 정밀도와 재현율을 균형있게 평가하기 위해 사용되는 평가지표이다.

과전압 현상 예측에 있어서 예측에 실패한 지표는 FP와 FN이다. 두 가지의 지표 중 실제 계통운영에 더 중요한 지표는 실제로 과전압이지만 과전압이 아니라고 예측하는 FN이다. 따라서 4가지의 평가지표 중 실제로 과전압인 것을 정확하게 평가하는 지표인 재현율은 현재 과전압 예측모델의 성능을 평가하기에 가장 적합한 평가지표로 볼 수 있다. 표 8에서는 서로 다른 2가지 계통, 3가지의 데이터셋으로 훈련시킨 총 6개의 전력조류계산 모델에 대해 과전압 예측 성능을 식(12)-(15)의 평가지표로 평가한 성능을 나타내었다. 표 8의 결과에서 군집 기반 DNN은 기존 DNN 모델에 비해 모든 경우에서 정확도, 재현율, F1 점수가 향상되었고 특히 재현율 측면에서 크게 향상된 결과를 확인할 수 있다. 따라서 군집 기반 DNN 모델은 기존 DNN 모델에 비해 과전압 판단에 있어서 더 신뢰할 수 있다. 정밀도의 경우는 기존 DNN 모델이 조금 더 좋은 성능을 보였다. 이는 군집 기반 DNN 모델이 과전압이 아니지만 과전압이라고 예측하는 경우(FP)의 수가 더 많기 때문이다. 하지만 정밀도와 재현율을 균형있게 반영한 F1 점수는 기존 DNN 모델에 비하여 군집 기반 DNN 모델이 우수하다. 자세한 결과의 예시로 표 9에서는 69 모선의 데이터셋 1~3을 통해 훈련시킨 DNN 모델과 군집 기반 DNN 모델의 혼동행렬의 평균을 대표로 나타내었다. 표 9에서 모든 데이터셋에 군집 기반 DNN 모델이 기본 DNN 모델보다 FN 수가 평균적으로 85.6% 감소한 것을 확인할 수 있다.

표 8. 군집 기반 딥러닝 모델의 과전압 예측 성능

Table 8. Overvoltage Prediction performance of a Clustering-Based Deep Learning Model

계통 분류

데이터셋 분류

정확도

정밀도

재현율

F1 점수

33

모선

데이터셋 1

DNN

0.983

0.931

0.516

0.664

군집

0.988

0.763

0.940

0.842

데이터셋 2

DNN

0.977

0.999

0.628

0.771

군집

0.994

0.929

0.890

0.909

데이터셋 3

DNN

0.988

0.999

0.623

0.768

군집

0.994

0.701

0.968

0.907

평균

DNN

0.983

0.977

0.589

0.734

군집

0.992

0.798

0.932

0.886

69

모선

데이터셋 1

DNN

0.975

0.998

0.488

0.655

군집

0.992

0.871

0.984

0.924

데이터셋 2

DNN

0.987

0.982

0.760

0.856

군집

0.997

0.970

0.961

0.965

데이터셋 3

DNN

0.989

0.940

0.843

0.888

군집

0.996

0.999

0.923

0.960

평균

DNN

0.983

0.973

0.697

0.799

군집

0.995

0.947

0.956

0.950

표 9. 군집 기반 딥러닝 모델의 과전압 예측 결과

Table 9. Overvoltage Prediction result of a Clustering-Based Deep Learning Model

69 모선 데이터셋 1~3 훈련모델

과전압 예측 혼동행렬 전체평균

예측값

과전압 O

과전압 X

실제값

DNN

모델

과전압 O

92,680

(TP)

40,335

(FN)

과전압 X

3,062

(FP)

2,594,123

(TN)

군집

DNN

모델

과전압 O

127,188

(TP)

5,827

(FN)

과전압 X

7,810

(FP)

2,589,375

(TN)

4.7 전력조류계산 수행 시간 분석

표 10은 모델 기반 방법론과 제안 기법의 계산속도를 비교한다. 뉴튼-랩슨의 조류계산은 행렬계산에 적합한 MATLAB을 사용하였고 제안하는 DNN 모델은 머신러닝에 적합한 Python을 통해 진행하였다. 조류계산 1회 실행 시 제안하는 DNN 모델이 뉴튼-랩슨 기법에 비해 약 3배 빠르고 1년치인 8760회의 조류계산을 수행 할 때에는 약 28배 빠른 속도를 보였다. 뉴튼-랩슨 기법의 33 모선과 69 모선 사이의 계산속도는 자코비안 행렬의 크기에 의해 모선수 제곱에 비례하여 약 3.91배가량 증가하였다. 하지만 제안하는 DNN 모델을 통한 계산에서는 자코비안 행렬과 관계없이 딥러닝 모델의 파라미터 수에 따라 연산이 진행되기에 약 1.35배의 계산속도가 증가한 것을 확인하였다. 따라서 69 모선에서 8760개 계산의 경우 제안하는 DNN 모델이 뉴튼-랩슨 기법보다 약 81배 빠른 성능을 보인다. 모선 수가 많은 계통일수록 제안하는 기법을 통해 전력조류계산 수행시간을 더욱 감소시킬 수 있다. 추가로 제안하는 군집 기반 DNN 모델이 군집화를 진행하지 않은 기본 DNN 모델과 속도 차이는 거의 없는 것을 확인하였다.

표 10. 군집 기반 딥러닝 모델 계산속도 성능 분석

Table 10. Cluster-based Deep Learning Model Calculation Speed Performance Analysis

계통 분류

데이터

개수

계산 기법

계산

소프트웨어

계산 시간

33 모선

1개

뉴튼-랩슨

Matlab

0.08초

DNN

Python

0.03초

8760개

뉴튼-랩슨

Matlab

10.99초

DNN

Python

0.39초

69 모선

8760개

뉴튼-랩슨

Matlab

43.05초

DNN

Python

0.53초

5. 결론 및 고찰

본 연구에서는 DNN을 활용한 전력조류계산의 정확도를 높이기 위해 전압 프로파일이 유사한 모선들끼리 군집화한 후에 그룹별로 DNN으로 전력조류계산을 수행하는 방법론을 제안하였다. 모선 사이의 유사도를 평가하기 위해 본 연구에서는 모선별 전압값의 코사인 유사도와 유클리드 거리를 사용하였다. 이 두 가지 평가요소를 활용하여 K-평균 군집화를 진행하였고 실루엣 계수가 최대화되는 값으로 최적의 군집 개수를 도출하여 모선들을 군집화하였다. 군집화된 모선들의 전압은 DNN 기반 전력조류계산 모델로 도출하였다. DNN 기반 전력조류계산 모델은 유효전력, 무효전력을 입력으로 받아 전압을 출력하는 딥러닝 모델이다. 제안하는 방법론은 DNN 입력을 위한 전처리 단계에 적용되는 것이기에 기존의 DNN 기반 전력조류계산 기법에 적용 가능하다는 장점이 있다.

제안하는 군집 기반 DNN 전력조류계산 모델은 33 모의계통과 69 모의계통을 통해 성능을 평가하였다. 제안하는 모델은 기존 DNN 모델에 비해 33 모의계통의 경우 20%, 69 모의계통의 경우 56.6%의 계산 성능 향상을 보였다. 또한 태양광 발전기 용량이 달라지는 새로운 계통 환경 데이터에서도 계산 오차가 크게 차이가 나지 않았기에 외부 변화에 대한 강건성을 가지는 기법임을 확인하였다. 추가적으로 제안하는 기법의 과전압 예측 정확도를 분석하였다. 제안하는 군집 기반 모델은 기존에 DNN 모델에 비해 과전압을 파악하지 못하는 경우가 85.6% 감소하여 큰 정확도 향상을 보였다. 마지막으로 기존 모델 기반 기법에 비해 제안하는 DNN 모델은 최대 81배 빠른 계산속도를 보였다.

향후 연구에서는 배전계통의 다양한 전력 설비가 추가된 전력조류계산 모델에 대하여 제어 알고리즘에 대한 정보 없이도 학습이 가능한 조류계산 모델과 성능 평가 및 일반화 가능성에 대한 연구를 진행할 계획이다.

References

1
S. Chowdhury, P. Crossley, 2009, Microgrids and active distribution networks, The institution of Engineering and Technology, pp. 3-4Google Search
2
Industry and Energy Ministry of Trade, , Available online: http://www.motie.go.kr/motie/ne/presse/press2/bbs/bbsView.do?bbs_cd_n=81&bbs_seq_n=167281
3
Z. Wang, B. Cui, J. Wang, 2016, A necessary condition for power flow insolvability in power distribution systems with distributed generators, IEEE Transactions on Power Systems, Vol. 32, No. 2, pp. 1440-1450DOI
4
M. Z. Kamh, R. Iravani, 2010, Unbalanced model and power- flow analysis of microgrids and active distribution systems, IEEE Transactions on Power Delivery, Vol. 25, No. 4, pp. 2851-2858DOI
5
D. Cao, J. Zhao, W. Hu, N. Yu, F. Ding, Q. Huang, Z. Chen, 2021, Deep reinforcement learning enabled physical-model- free two-timescale voltage control method for active distribution systems, IEEE Transactions on Smart Grid, Vol. 13, No. 1, pp. 149-165DOI
6
S. Jeon, D. H. Choi, 2022, Joint optimization of Volt/VAR control and mobile energy storage system scheduling in active power distribution networks under PV prediction uncertainty, Applied Energy, Vol. 310, No. 118488DOI
7
Y. J. Son, S. H. Lim, S. G. Yoon, 2022, Residential demand response-based load-shifting scheme to increase hosting capacity in distribution system, IEEE Access, Vol. 10, pp. 18544-18556DOI
8
A. Ahmed, F. J. S. McFadden, R. Rayudu, 2019, Weather- dependent power flow algorithm for accurate power system analysis under variable weather conditions, IEEE Transactions on power systems, Vol. 34, No. 4, pp. 2719-2729DOI
9
E. E. Pompodakis, A. Ahmed, M. C. Alexiadis, 2020, A three- phase weather-dependent power flow approach for 4-wire multi-grounded unbalanced microgrids with bare overhead conductors, IEEE Transactions on Power Systems, Vol. 36, No. 3, pp. 2293-2303DOI
10
B. Foggo, N. Yu, 2018, A comprehensive evaluation of supervised machine learning for the phase identification problem, International Journal of Computer and Systems Engineering, Vol. 12, No. 6, pp. 419-427DOI
11
Q. Huang, R. Huang, W. Hao, J. Tan, R. Fan, Z. Huang, 2019, Adaptive power system emergency control using deep reinforcement learning, IEEE Transactions on Smart Grid, Vol. 11, No. 2, pp. 1171-1182DOI
12
V. L. Paucar, M. J. Rider, 2002, Artificial neural networks for solving the power flow problem in electric power systems, Electric Power Systems Research, Vol. 62, No. 2, pp. 139-144DOI
13
L. Srivastava, S. N. Singh, J. Sharma, 2000, Comparison of feature selection techniques for ANN-based voltage estimation, Electric Power Systems Research, Vol. 53, No. 3, pp. 187-195DOI
14
A. B. Jeddi, A. Shafieezadeh, 2021, A physics-informed graph attention-based approach for power flow analysis, 2021 20th IEEE International conference on machine learning and applications (ICMLA), Vol. IEEEDOI
15
B. Donon, R. Clément, B. Donnot, A. Marot, I. Guyon, M. Schoenauer, 2020, Neural networks for power flow: Graph neural solver, Electric Power Systems Research, Vol. 189, No. 106547DOI
16
X. Hu, H. Hu, S. Verma, Z. L. Zhang, 2020, Physics-guided deep neural networks for power flow analysis, IEEE Transactions on Power Systems, Vol. 36, No. 3, pp. 2082-2092DOI
17
S. J. Qin, L. H. Chiang, 2019, Advances and opportunities in machine learning for process data analytics, Computers & Chemical Engineering, Vol. 126, pp. 465-473DOI
18
K. Y. Lee, S. H. Lim, S. G. Yoon, 2023, Performance Analysis for DNN-Based Power Flow Calculation Model According to Distribution System Topology, The Korean Institute of Electrical Engineers Microgrid Research Society conferenceGoogle Search
19
S. H. Dolatabadi, M. Ghorbanian, P. Siano, N. D. Hatziargyriou, 2020, An enhanced IEEE 33 bus benchmark test system for distribution system studies, IEEE Transactions on Power Systems, Vol. 36, No. 3, pp. 2565-2572DOI
20
A. F. A. Kadir, A. Mohamed, H. Shareef, M. Z. C. Wanik, 2013, Optimal placement and sizing of distributed generations in distribution systems for minimizing losses and THD_v using evolutionary programming, Turkish Journal of Electrical Engineering and Computer Sciences, Vol. 21, No. 8, pp. 2269-2282DOI
21
Z. Wang, Dr. Zhaoyu Wang’s Homepage, Available online: http://wzy.ece.iastate.edu/Testsystem.html.Google Search
22
Korea Western Power Company Limited, Photovoltaic Generation Status of Korea Western Power Company Limited, Available online: https://www.data.go.kr/dataset/15025486/fileData.do.Google Search
23
Voltage Disturbance Power Engineering Expert, , Available online: https://voltage-disturbance.com/voltage-quality/voltage- tolerance-standard-ansi-c84-1/.

저자소개

이경영(Kyeong-Yeong Lee)
../../Resources/kiee/KIEE.2023.72.10.1139/au1.png

He received her B.S. degree in Electrical Engineering from Soongsil University, Seoul, South Korea, in 2021.

Currently, he is pursuing M.E. at Soongsil University, Seoul, Korea.

E-mail: dlru7755@naver.com

임세헌(Se-Heon Lim)
../../Resources/kiee/KIEE.2023.72.10.1139/au2.png

She received her B.S. degree in Electrical Engineering from Soongsil University, Seoul, South Korea, in 2018.

Currently, she is pursuing Ph.D. degree at Soongsil University, Seoul, Korea.

E-mail: seheon0223@naver.com

윤성국(Sung-Guk Yoon)
../../Resources/kiee/KIEE.2023.72.10.1139/au3.png

He received the B.S. and Ph.D. degrees in Electrical Engineering and Computer Science from Seoul National University, Seoul, South Korea, in 2006 and 2012, respectively.

He is currently with Soongsil University as an associ ate professor.

His research interests include energy big data, game theory for power system, and power system optimization.

E-mail: sgyoon@ssu.ac.kr
