2.1 양자화 (Quantization)

하드웨어에서 구동되는 딥러닝 네트워크의 가중치 값은 정수형으로 저장되어 연산에 사용된다. 따라서 부동 소수형으로 학습된 가중치를 정수형으로 변환해야 하고 이를 위한 기법이 양자화이다^[11,12]. 양자화는 데이터 형식을 정수형으로 변환하되, 기존의 모델 성능을 최대한 유지하여야 한다. 양자화의 대표적인 기법으로는 학습 후 양자화(Post Training Quantization)와 양자화 인지 학습(Quantization Aware Training)이 있다.

본 연구에서는 두 가지 기법을 모두 고려함으로써 양자화의 성능을 비교하며, 기법별 양자화 방식은 다음과 같다.

2.2 지식 증류 (Knowledge Distillation) 기법

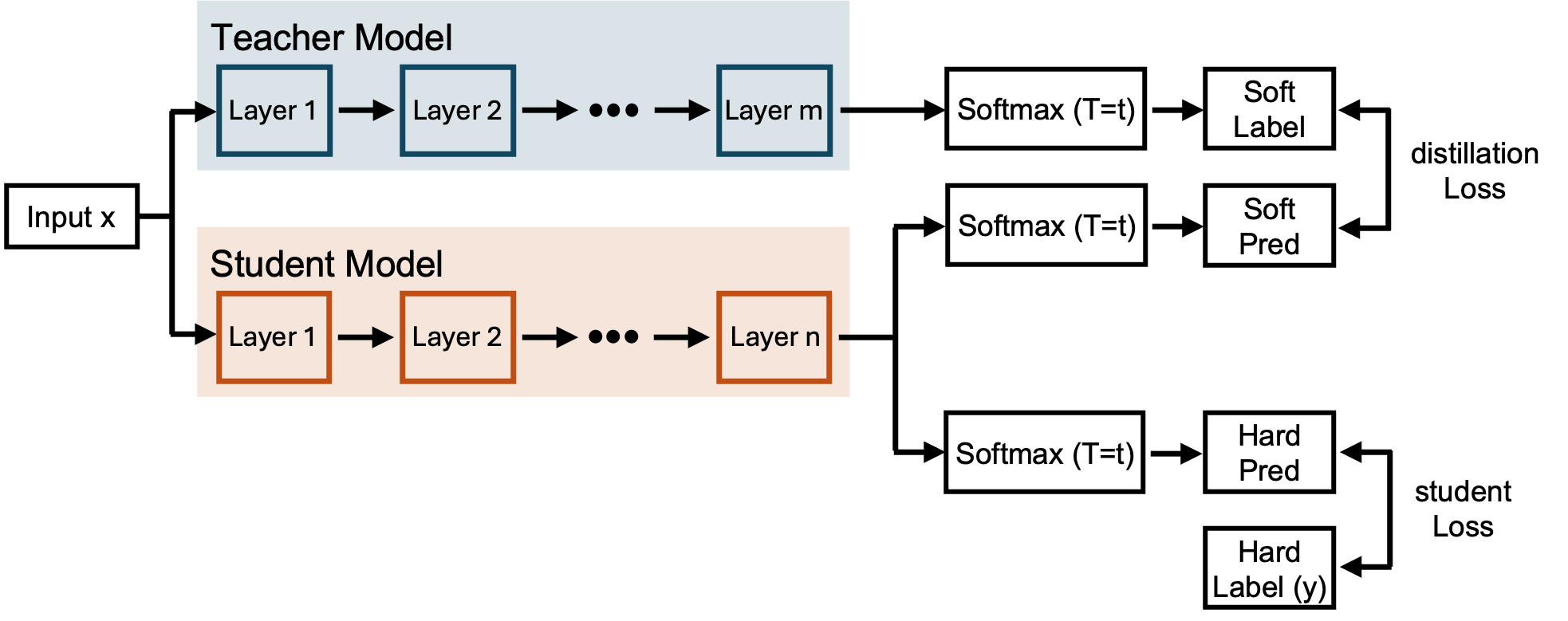

지식 증류 기법은 작은 모델로 큰 모델의 성능을 모방하고자 하는 데서 착안 된 기법으로, 큰 모델로부터 지식을 증류 받아 작은 모델의 성능을 향상시키는 방식이다^[13]. 그림 2는 지식 증류 기법에 대한 예시를 보여준다. 그림에 선생(Teacher) 모델과 학생(Student) 모델이 있으며, 선생 모델이 학생 모델에 비해 가중치가 상대적으로 더 많다. 따라서 선생 모델이 동일 데이터 집합(Dataset)에 대해 더 많은 정보량 및 표현력을 학습할 수 있다.

지식 증류 기법에서는 학생 모델이 선생 모델의 표현력을 모방할 수 있는 학습 구조를 사용한다. 이를 위해 학생 모델을 위한 전체 손실함수는 수식 (1)과 같이 설계된다.

위 수식의 $\tau$ 와 $\alpha$ 는 하이퍼 파라미터이다. 하이퍼 파라미터 $\alpha$는 수식 (1)의 두 항 사의 비율을 조절하며 수식 (2)에서 $\tau$를 통해 Soft Loss의 유효 정도를 결정한다. 변수 $\tau$의 값이 증가할수록 Soft Loss를 통해 지식 증류의 정도가 감소한다. 수식 (1)에서 ${W}_{{S}}$는 학생 모델의 가중치 행렬이다.

변수 ${Q}_{{S}}^{\tau}\in{R}^{N_{{class}}\times 1}$와 ${Q}_{{T}}^{\tau}\in{R}^{N_{{class}}\times 1}$는 각각 학생과 선생의 출력 벡터이고 $N_{{class}}$는 클래스의 총 개수를 의미한다. 학생 출력 벡터는 ${Q}_{{S}}^{\tau}=[q_{({S},\: 1)}^{\tau}. . . q_{({S},\: N_{{class}})}^{\tau}]$와 같으며 선생 출력 벡터 ${Q}_{{T}}^{\tau}$도 유사하게 구성된다. 벡터 요소인 $q_{({S},\: k)}^{\tau}$와 $q_{({T},\: k)}^{\tau}$는 아래 수식 (2)의 소프트맥스(Softmax) 함수를 통해 구한다.

위 수식에서 $i\in{S},\:{T}$, $k\in[1 ,\: N_{{class}}]$, 그리고 $y_{(i ,\: k)}$는 $(i ={S})$일 때 학생 모델의 $k$번째 출력값을 의미한다. ${Q}_{{S}}={Q}_{{S}}^{(\tau =1)}$이고 ${y}_{{true}}\in{R}^{N_{{class}}\times 1}$는 정답을 의미한다. 마지막으로 ${CE}(·)$은 크로스 엔트로피(Cross entropy) 손실함수이다.

지식 증류 기법에서는 실제 정답 뿐 아니라 선생 모델의 출력값을 정답으로 간주하고, 이를 소프트라벨이라 한다. 수식 (1)의 첫 번째 항인 Soft Loss는 소프트라벨과 학생 모델의 출력값에 대한 손실값을 의미하고 두 번째 항 Hard Loss는 학생 모델의 출력값과 실제 정답과의 크로스 엔트로피 손실값을 의미한다. 전체 손실값에서 Soft Loss를 통해 학생 모델이 선생 모델의 표현력을 모방하도록 학습된다.

본 연구에서는 수식 (1)인 지식 증류 손실함수를 학습 인지 양자화에서 추가 손실값으로 사용한다. 이를 통해 학습 인지 양자화의 성능을 증가시킬 수 있을지를 분석한다.

2.3 가지치기 (Pruning) 기법

학습 시 네트워크의 가중치들 중 출력값 생성에 영향을 많이 주는 가중치일수록 더 많이 학습되는 경향이 있다. 반대로 네트워크 추론 성능에 적은 영향을 미칠수록 가중치 값이 작은 경향이 있다. 따라서 네트워크를 구성하는 모든 가중치들이 추론에 유의미한 영향을 미치지는 않는다는 것을 의미한다.

가지치기 기법은 네트워크 추론에 있어 낮은 중요도를 가지는 가중치의 값을 0으로 설정한다^[14]. 이를 통해 값이 0이 된 가중치 양 끝에 연결된 두 개의 네트워크 노드가 끊어지는 효과를 낸다. 노드 간의 연결이 없다는 것은 순전파 시 연산할 필요가 없다는 것이기에 사라진 가중치의 수만큼 계산량과 메모리 사용량을 줄일 수 있다.

결과적으로 가지치기 기법을 통해 딥러닝 네트워크의 경량화가 가능하다. 대표적인 가지치기 기법으로, 구조적(Structured) 가지치기 기법과 비구조적(Unstructured) 가지치기 기법이 있다.

본 연구에서는 2가지의 가지치기 기법을 고려하며, 특히 네트워크 학습 시 사용하는 드롭아웃(Dropout) 기법의 확률값과 가지치기 비율 간의 연관성을 분석한다. 또한, 가지치기 비율과 행렬 분해를 통한 압축 비율 간의 연관성 역시 분석하고자 한다.

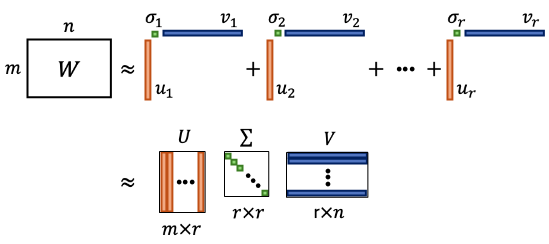

2.4 행렬 분해: Low-Rank Approximation

본 연구에서 네트워크 가중치의 수를 줄이기 위해서 특이값 분해 기반의 -를 활용한다. LRA는 원본 행렬의 중요한 정보는 보존하면서도 보다 간단한 버전의 행렬로 근사화하는 기법이다^[15]. 이 기법은 원본 행렬의 특이값들 중 상위 $r$개의 특이값에 해당하는 특이 벡터만을 남김으로써 원본 행렬을 근사화한다. 다시 말해, 하나의 행렬을 $r$개의 Rank-1 행렬 들의 합으로 근사화한다.

3.1 전체적인 하드웨어 아키텍처

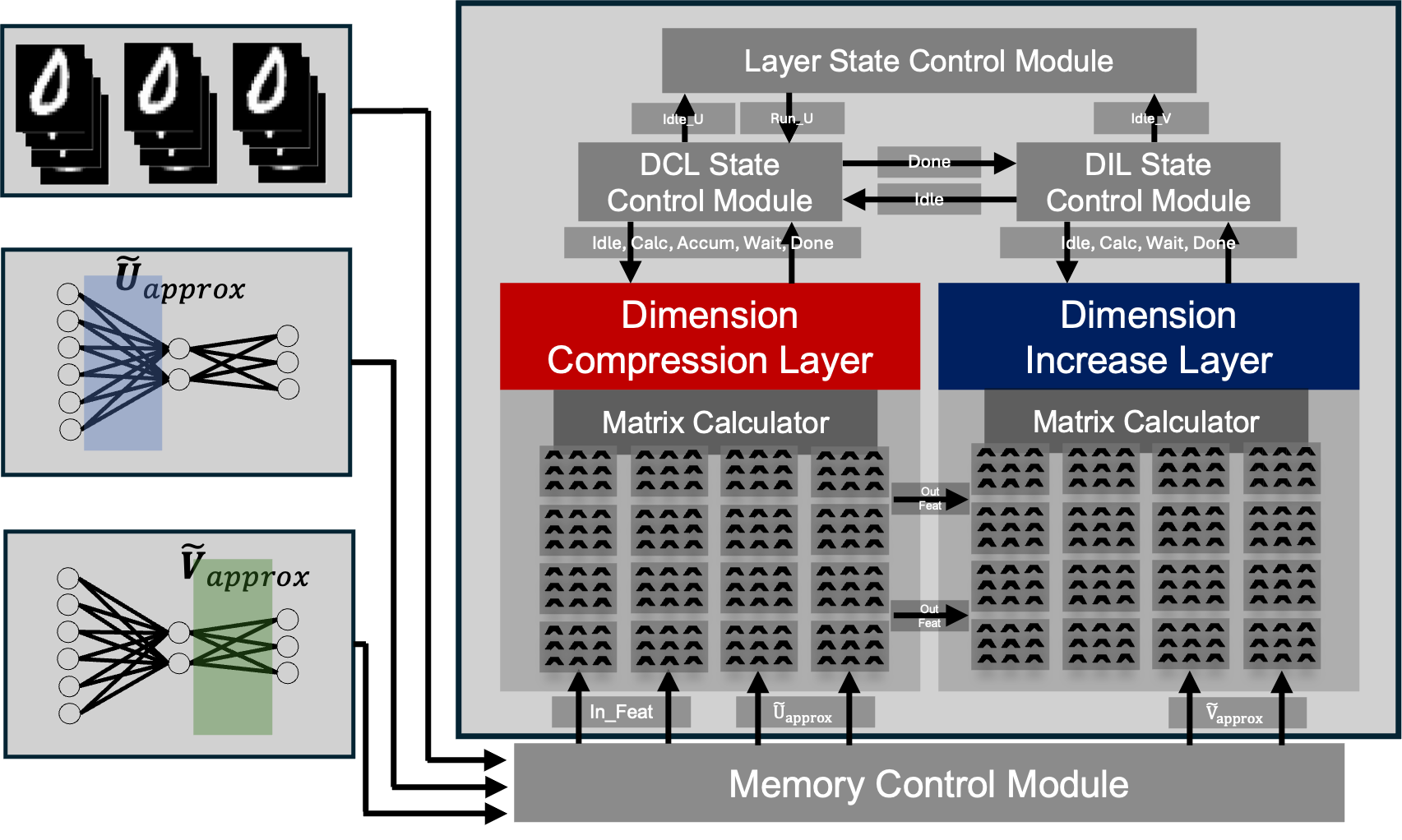

그림 5는 개발한 압축 완전 연결층의 하드웨어 아키텍처를 보여주며, 해당 층은 층 상태 제어 모듈 (Layer State Control Module), 차원 압축 층(Dimension Compression Layer), 차원 증가 층(Dimension Increase Layer), 메모리 제어 모듈(Memory Control Module), 가중치를 위한 메모리 및 입력/출력 특징값을 위한 메모리들로 구성되어 있다. 모듈 DCL은 가중치 $\widetilde{{U}}_{\approx}$ 행렬 연산 모듈($\widetilde{{U}}_{\approx}$ Matrix Calculator)과 DCL 상태 제어 모듈(DCL State Control Module) 이용하여 MAC 연산을 수행하며 DIL 모듈은 가중치 $\widetilde{{V}}_{\approx}$ 행렬 연산 모듈($\widetilde{{V}}_{\approx}$ Matrix calculator)과 DIL 상태 제어 모듈(DCL State Control Module)을 이용하여 MAC 연산을 수행한다.

그림 6(b)는 압축 완전 연결층에서 일어나는 연산을 보여준다. 모듈 DCL은 그림 6(b)의 하늘색 영역의 연산을 수행하며 $\widetilde{{U}}_{\approx}$와 해당 층의 입력 특징값을 이용하여 MAC 연산을 수행하며 DCL 모듈의 출력은 DIL 모듈의 입력으로 들어간다. 모듈 DIL은 오른쪽 녹색 영역의 연산을 실행하며 $\widetilde{{V}}_{\approx}$와 DCL 모듈의 결과값을 바탕으로 MAC 연산을 수행하여 해당 압축 완전 연결층의 최종 결과를 도출한다. 각 모듈은 각각의 상태 제어 모듈인 DCL-SCM과 DIL-SCM에 의해 제어된다. 제어모듈 DCL-SCM은 DCL 모듈을 유휴, 연산, 곱, 및 누적 상태로 나누어 전체 연산을 제어하며, DIL-SCM은 DIL 모듈을 유휴, 실행 및 대기 상태로 제어한다.

모듈 DCL과 DIL 각각에 상태 제어 모듈이 필요한 이유는 다음과 같다. 압축 완전 연결층의 경우 입력 특징값이 $\widetilde{{U}}_{\approx}$와의 MAC 연산을 거쳐 $\widetilde{{V}}_{\approx}$와 MAC 연산되어 최종 특징값을 도출한다. 따라서 모듈 DCL의 MAC 연산 결과는 DIL의 입력으로 사용되어야 한다. 다만, DIL의 V-MC에서의 MAC 연산이 동작 중에 DCL의 MAC 연산 결과를 전달받으면 V-MC에서 사용되는 입력값이 변경되므로 MAC 연산 결과가 왜곡된다. 이러한 연산 왜곡을 방지하기 위해서 각 DCL과 DIL 모듈에 맞는 상태 제어기를 둔다.

모듈 층 상태 제어 모듈(L-SCM)은 DCL과 DIL 모듈의 상태에 따라 해당 층의 상태를 결정하며, 해당 모듈은 다른 압축 완전 연결층과의 데이터 송/수신을 제어한다. 마지막으로 메모리 제어 모듈(MCM)은 모든 메모리를 WRITE 상태와 READ 상태로 나뉘어 관리한다. 상태 WRITE에서는 이전 네트워크 층에서의 연산 결과를 입력값 메모리에 저장할 수 있다. 이전 층으로부터 데이터를 수신하면 READ 상태가 되며, 다음 층의 L-SCM의 상태 제어 및 DCL과 DIL의 연산 진행 상태를 반영하여 연산에 필요로 한 입력값과 가중치 값들을 송신한다.

3.2 압축 완전 연결층

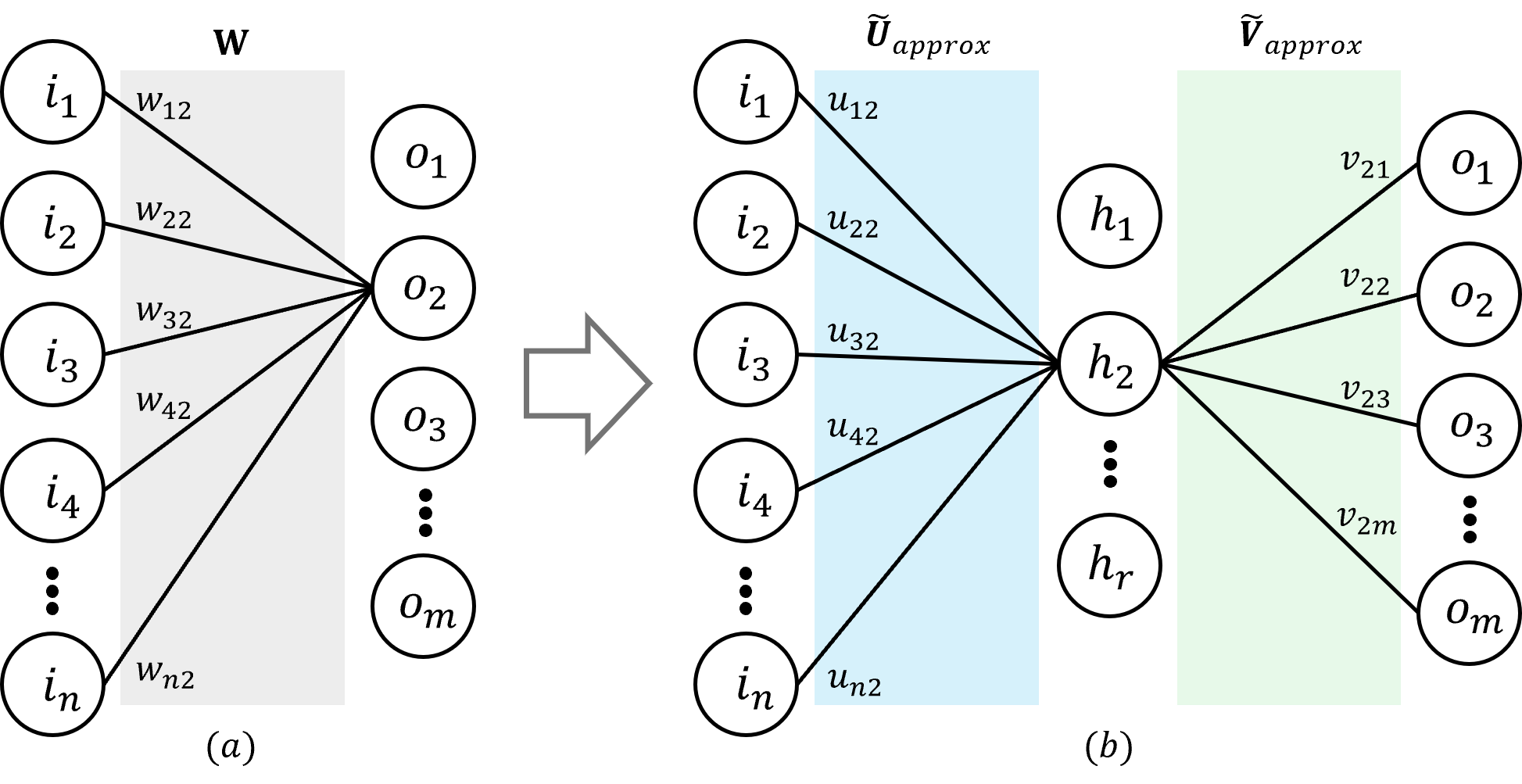

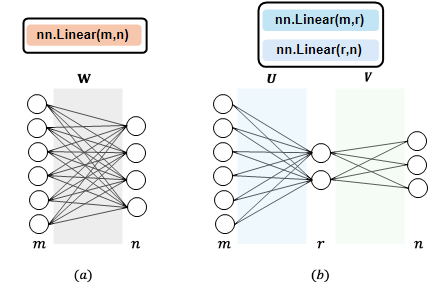

본 연구에서 기존 완전 연결층의 가중치 행렬 ${W}$이 수식 (5)를 만족하도록 LRA를 통해 분해하여 가중치의 수를 줄인다. LRA를 통해 ${W}$가 $\widetilde{{U}}_{\approx}$와 $\widetilde{{V}}_{\approx}$로 분해되면 그림 4에서처럼 기존 완전 연결층의 연산 방식 (a)에서 압축 완전 연결층 연산 방식 (b)로 변경된다.

해당 연구에서는 압축 완전 연결층을 그림 6(b)의 연산 방식으로 개발하였다. LRA 행렬 $\widetilde{{U}}_{\approx}$와 $\widetilde{{V}}_{\approx}$를 별개의 완전 연결층으로 고려하여 그림 6(a) 연산 방식을 차례로 수행할 수도 있다. 하지만 그런 경우 그림 6(a) 연산 방식으로 설계된 완전 연결층 모듈을 순차적으로 실행하기 때문에 $(r+ n)$ 번의 연산을 수행해야 한다. 반면, 그림 6(b)와 같은 연산 방식은 $\widetilde{{U}}_{\approx}$연산 결과를 받아 $\widetilde{{V}}_{\approx}$연산에 사용할 수 있기 때문에 ($r$+1) 번의 연산 횟수가 필요로 하다. 특이값 분해에 따르면 $r$의 최대는 $n$이기 때문에 최대 요구 연산 횟수는 ($n$+1)가 될 수 있지만, 수식 (5)를 만족하여 가중치의 수를 감소시켜야 하기 때문에 $r < n$ 일수밖에 없다. 다만, 압축 연결층에서는 $\widetilde{{U}}_{\approx}$와 $\widetilde{{V}}_{\approx}$의 연산이 동시에 진행되기 때문에 가중치 행렬 ${W}$를 하나만 사용하는 기존 완전 연결층에 비해 가중치 값을 읽는 횟수가 증가하게 된다. 즉, 그림 6(b)의 방식은7(a)방식을 두 번 연달아 수행하는 것에 비해 연산 횟수가 적은 반면, 메모리 접근 횟수가 많아질 수 있다.

결과적으로, LRA와 같은 행렬 분해 기법을 통해 모델을 경량화시키는 경우, 가중치 저장을 위한 메모리 요구량은 줄이는 반면 연산 횟수와 메모리 접근 횟수 사이의 상충관계를 발생시킬 수 있다. 따라서, 딥러닝 네트워크가 사용되는 환경에 맞게 압축 연결층의 디자인을 결정할 필요가 있음을 알 수 있다. 본 연구에서는 LRA가 적용된 층은 그림 6(b)의 연산 방식을 사용하는 압축 연결층을 사용하여 경량화 완전 연결 네트워크를 설계하고 시뮬레이션 검증을 한다.

3.3 경량화 완전 연결층 네트워크 개발 흐름

앞선 2장과 3.2장까지 설명한 내용을 바탕으로 행렬 분해 기법을 바탕으로 한 경량화 완전 연결층 네트워크의 개발 과정은 최적의 학습된 가중치 도출 및 해당 가중치를 위한 하드웨어 설계로 나뉜다.

하드웨어 설계: 압축 완전 연결층 연산을 수행하기 위한 하드웨어 설계가 필요하다. 행렬 분해는 가중치 행렬을 2개의 가중치 행렬로 근사화하기에 완전 연결층 구조가 변경된다. 그림 6(a)의 연산 방식을 사용하는 완전 연결층 2개를 사용하는 방향으로 설계한다면, 완전 연결층 하드웨어 모듈을 연속적으로 사용하면 된다. 하지만, 이런 경우 연산 횟수가 증가하게 되므로 연산 횟수를 줄일 수 있는 하드웨어 설계가 필요로 하다. 본 연구에서는 그림 6(b)의 연산 방식을 하드웨어로 설계하였으며 해당 압축 완전 연결층을 이용하여 경량화 완전 연결층 네트워크를 설계한다. 참고할 점은 그림 6(b)와 같은 경우 연산 횟수가 감소하는 대신 메모리 접근 횟수가 증가하게 된다. 따라서 행렬 분해를 바탕으로 한 경량화 네트워크 설계는 가중치를 저장하는 메모리 요구량을 줄일 수 있지만, 연산 횟수와 메모리 접근 횟수의 사이의 상충관계 발생한다. 따라서 이러한 하드웨어 설계에서는 딥러닝 네트워크가 사용되는 상황에 맞게 압축 완전 연결층을 설계할 필요가 있다.

최적의 학습된 가중치 도출: 본 연구에서 고려하는 소프트웨어적 네트워크 경량화 방법은 양자화, 가지치기, 행렬 분해이다. 또한 가중치 학습 시 기본적으로 드롭아웃을 사용하며 양자화에 있어 지식 증류 기법을 추가로 사용할 수도 있다. 이러한 다양한 방식 들은 서로 간의 연관성이 있을 수 있으며 어떻게 조합하느냐에 따라 최종 결과 가중치의 추론 성능이 변화할 수 있다. 드롭아웃의 경우 학습 시 임의로 네트워크의 노드 들을 제거하는 방식으로, 학습된 가중치들 중 추론에 영향력이 적은 가중치 혹은 노드를 제거하는 가지치기와 연관이 있을 수 있다. LRA 기법의 경우 하나의 행렬을 근사화할 때 원본 행렬을 구성함에 있어 가장 영향력이 적은 Rank-1 행렬들을 제거한다. 이는 결과적으로 추론 성능에 있어 중요도가 낮은 가중치를 제거하는 것과 유사하다. 그렇기에 드롭아웃의 확률과 가지치기의 비율에 따라 LRA로 압축할 수 있는 정도가 달라질 수 있다.

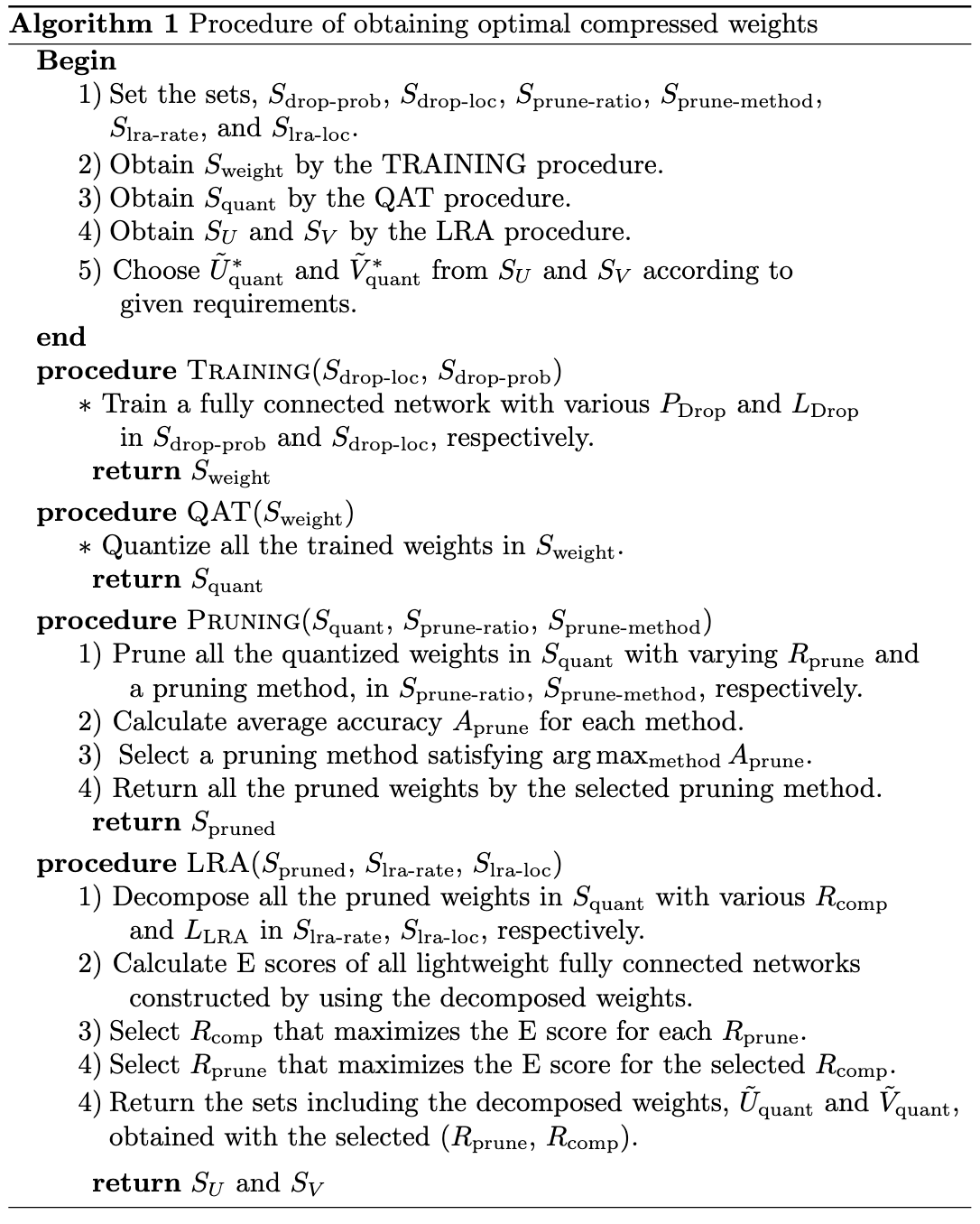

따라서 이러한 다양한 경량화 기법 들을 복합적으로 고려하여 최종 압축된 가중치 행렬을 도출해야 한다. 4장에서 다양한 실험을 통해 해당 기법들 간의 연관성을 파악하고 최종적으로 사용할 가중치를 도출한다. 마지막으로, 알고리즘 1은 4장에서 최종 가중치를 도출하는 방식을 보여준다. 해당 알고리즘에서 $S_{{drop}-{prob}}$ 와 $S_{{drop}-{loc}}$은 드롭아웃 확률 ($P_{{Drop}}$)과 드롭아웃 적용 위치 ($L_{{Drop}}$)들을 포함하는 집합, $S_{{prune}-{ratio}}$ 와 $S_{{prune}-{method}}$는 가지치기 비율 ($R_{{prune}}$)과 가지치기 방식들을 포함하는 집합, $S_{{lra}-{rate}}$ 와 $S_{{lra}-{loc}}$는 LRA의 압축률 ($R_{{LRA}}$)과 LRA가 적용되는 위치 ($L_{{LRA}}$)를 포함하는 집합이다. 마지막으로 $S_{U}$와 $S_{V}$는 사용될 수 있는 경량화행렬 $\widetilde{{U}}_{\approx}$와 $\widetilde{{V}}_{\approx}$ 들을 포함하는 집합이다.

4.1 성능 지표

4장 전반에서 네트워크의 성능을 위한 지표는 정확도를 사용한다. 4.4절에서 LRA와 LRA-learn의 성능 비교는 각 기법을 적용한 후의 경량화 완전 연결 네트워크의 성능비를 사용한다. 즉, LRA-learn의 정확도 $A_{LRA -\le{arn}}$와 LRA 정확도인 $A_{LRA}$의 비율을 사용하고 해당 비율 값이 1보다 크면 LRA-learn의 성능이 더 좋다는 것을 의미한다. 또한, $S_{U}$와 $S_{V}$를 얻기 위해서는 아래와 같은 지표를 정의한다.

수식 (11)은 조화 평균으로 구하며 $\beta$ 가 커질수록 $A_{LRA -\le{arn}}$의 중요도가 증가한다. 해당 지표를 E 스코어라 정의하고 이를 바탕으로 최종 $S_{U}$와 $S_{V}$를 도출한다.

4.2 PTQ, QAT, 및 KD 기법 적용

본 절에서는 일반 모델에 학습 후 양자화, 양자화 인지 학습, 지식 증류 기법의 적용 여부에 따른 성능을 비교 분석하고 성능이 뛰어난 양자화 기법을 도출한다.

PTQ와 QAT 비교: 드롭아웃 기법을 적용하지 않은 일반 모델에 학습 후 양자화, 양자화 인지 학습 기법을 적용하여 성능을 비교했다. 양자화 인지 학습 기법을 적용할 때는 10 Epoch만큼 추가적인 학습을 진행하였다.

표 1에서 볼 수 있듯 양자 인지 학습 기법이 학습 후 양자화 기법에 비해 좋은 성능을 보인다. 학습 후 양자화는 학습이 완료된 가중치를 정수 영역에 선형적으로 사상하는 기법임에 반해 양자 인지 학습 기법은 학습을 도중에 가중치를 정수로 사상하기 때문에 해당 결과가 나온다.

QAT와 지식 증류 손실함수 기반 QAT: 양자화 인지 학습을 독립적으로 수행한 경우와 양자화 인지 학습과 수식 (1)의 지식 증류 손실함수를 함께 양자화 인지 학습을 한 결과를 비교한다. 지식 증류 손실함수를 사용하기 위해서는 선생 모델이 필요로 하며 본 연구에서는 해당 모델을 5층 완전 연결층 네트워크로 각층별 노드 수를 100, 200, 100, 50, 10으로 설정하였다.

선생 모델의 가중치가 부동 소수점 데이터 형식인 경우와 정수 데이터 형식인 경우로 구분하여 실험을 진행하였다. 양자화 인지 학습이 부동 소수점 데이터 형식을 정수 데이터 형식으로 변환하는 과정이기 때문에, 해당 실험을 통해 학생 모델의 가중치가 정수 데이터 형식으로 변환되는 과정에서 선생 모델 가중치 역시 정수 데이터 형식인 것이 좋은 성능 달성에 필요한지를 분석한다.

표 1에서 알 수 있듯이 선생 모델의 가중치를 실수형으로 하는 것이 정수형에 비해 더 좋은 학습 성능을 보인다. 일반적으로 실수형 가중치가 정수형 가중치에 비해 더 풍부한 표현력을 가질 수 있다. 따라서, 선생 모델의 가중치가 실수형일 때 학생 모델이 더 나은 표현력을 학습할 가능성이 높기에 이런 결과가 나올 수 있을 것이라 분석한다.

다만, 전반적으로 보았을 때는 양자화 인지 학습만 한 것이 가장 좋은 성능을 보인다. 이에 본 연구에서는 앞으로 진행할 가지치기 및 행렬 분해 기법을 적용할 모델 가중치는 양자화 인지 학습으로 양자화된다.

드롭아웃을 고려한 QAT: 일반적으로 모델 학습에는 드롭아웃이 사용되므로 드롭아웃이 고려된 양자화 인지 학습에 대해 실험한다. 실험에서 고려하는 네트워크는 3층 완전 연결 신경망이므로 총 3개의 드롭아웃 적용 위치 ($L_{{Drop}}$)가 있다. 하지만 가장 마지막 층은 출력과 직접적 연관이 있기에 해당 층을 제외하고 실험을 진행한다. 앞으로 ($L_{{Drop}}= 1$)은 드롭아웃이 첫 번째 층에 적용되었다는 것을 의미한다.

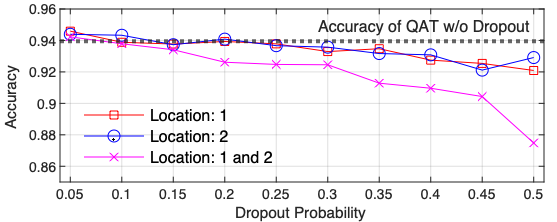

그림 7은 $L_{{Drop}}$와 $P_{{Drop}}$에 따른 학습 인지 양자화 성능을 보여준다. 드롭아웃을 두 개의 층에 모두 적용하는 것은 $P_{{Drop}}$의 값이 증가함에 따른 급격한 성능저하를 보인다. 따라서 양자화 기법 사용 시 드롭아웃을 여러 층에 적용하는 것은 심각한 성능저하를 발생시킬 수 있음을 알 수 있다.

본 실험들을 바탕으로 가지치기 및 LRA를 적용에서는($L_{{Drop}}= 1$) 및 ($L_{{Drop}}= 2$)에 드롭아웃을 적용하고 다양한 $P_{{Drop}}\in 0. 1 ,\: 0 . 2,\: 0 . 3,\: 0 . 4,\: 0 . 5$에 대해 학습된 3층 완전 연결 네트워크를 양자화 인지 학습을 통해서 양자화된 모델을 사용한다.

Remark: 추가 학습을 필요로 하는 양자화 인지 학습이 가장 좋은 양자화 성능을 보인다. 또한 지식 증류 기법의 선생 모델의 가중치는 실수형으로 하는 것이 학생 모델이 더 좋은 표현력을 배울 가능성이 높음을 알 수 있다. 마지막으로, 드롭아웃은 네트워크 다수의 층에 적용하는 것보다는 선택적으로 적용하는 것이 더 좋은 양자화 성능을 유지할 수 있음을 알 수 있다.

4.3 Pruning 적용

본 절에서는 4.2절에서 선별된 모델에 가지치기 기법을 적용하고 그에 따른 성능을 비교 분석함으로써 최적의 가지치기 기법 도출하며 드롭아웃의 적용 위치 및 확률과 가지치기 비율의 상관관계를 분석한다.

앞서 2장에서 설명하였던 Unstructured Random(Global), Unstructured Random(Layer), Unstructured L1, Struct-ured L1, Structured L2를 적용하였다.(각주 : 해당 기법들은 딥러닝 프레임워크 PyTorch에서 제공.) 실험은 해당 다섯 기법에 대해 가지치기 적용 비율 ($R_{{prune}}$)을 0.1~0.7까지 0.05 단위로 변경하면서 고려하였다.

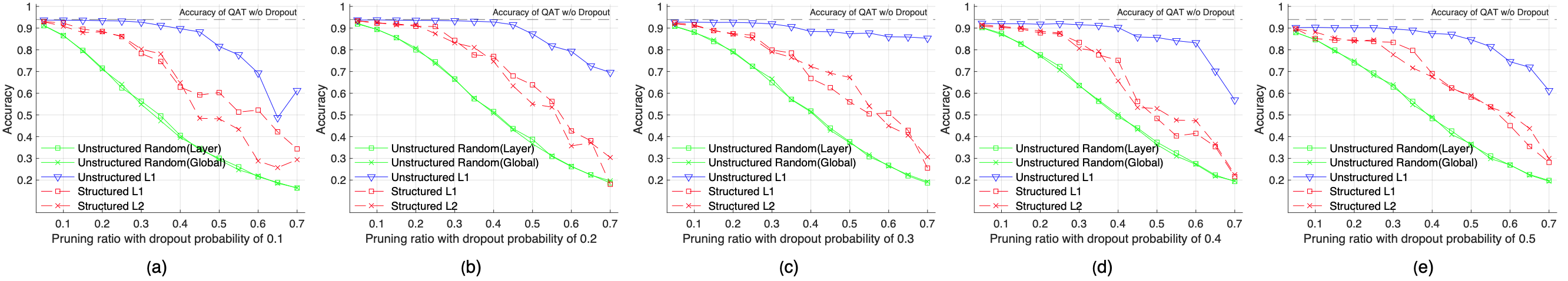

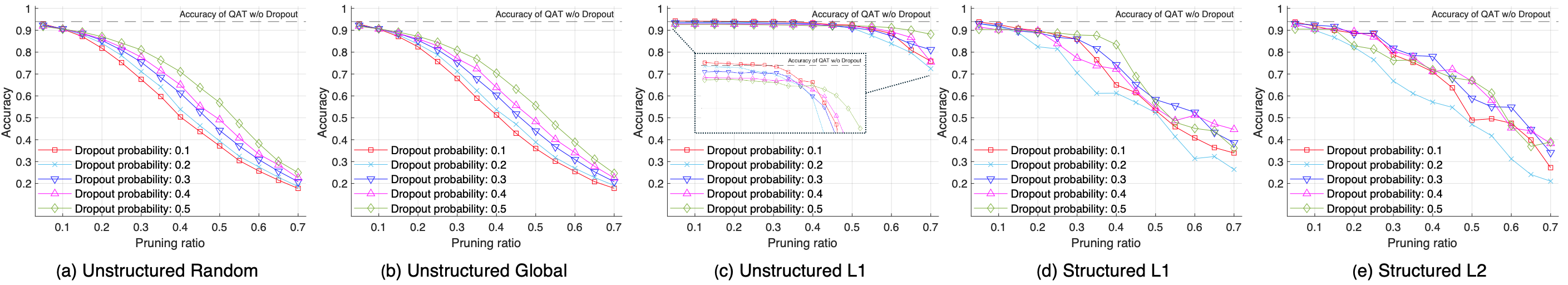

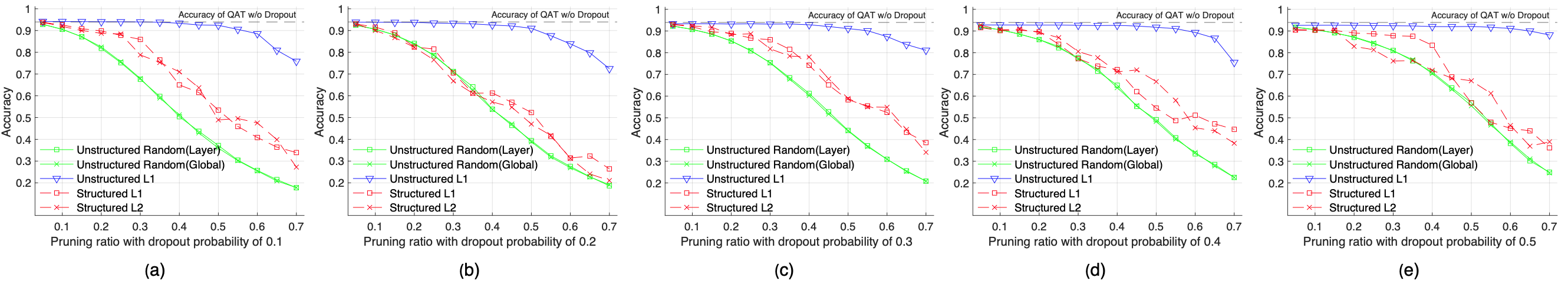

기법들 간 성능 비교: 그림 8과 9는 $L_{{Drop}}$와 $P_{{Drop}}$에 따른가지치기 기법 간 성능 비교를 보여준다.

Unstructured Random(Layer)와 Unstructured Random-(Global)은 뚜렷한 차이 없이 비슷한 경향을 보이며 5개의 기법들 중 가장 낮은 성능을 보인다. 이는 해당 가지치기 기법은 모델의 결과 출력에 있어 가중치의 중요도를 고려하지 않은 채로 가중치를 제거하기 때문이다. 비교적 간단히 가지치기를 진행할 수 있지만, 실제로 사용하기엔 어려움이 있는 기법이다.

Unstructured L1과 Structured L1을 비교하면 모든 가지치기 비율에 대해 Unstructured L1이 더 좋은 성능을 보인다. 이는 각 기법이 제거하는 네트워크 구성요소가 다르기 때문이다. Unstructured 기법의 경우 중요도가 낮은 가중치를 제거하고 Structured는 중요도가 낮은 노드를 제거한다. 완전 연결 네트워크 구조상 하나의 노드를 제거하면 해당 노드부터 다음 층의 모든 노드로의 정보전달이 제거되는 것이기 때문에 네트워크가 가질 수 있는 정보량을 더 많이 제거하게 된다. 따라서 가중치를 제거하는 Unstructured 기법에 비해 가지치기 비율이 증가할수록 네트워크의 성능이 급격하게 저하된다.

Structured L1과 L2를 비교하면 가지치기 이후 성능이 대동소이함을 알 수 있다. 이는 ${L}_{1}{no}$ 과 ${L}_{2}{no}$의 기준이 근본적으로 가중치들의 절대적 크기를 구하는 것이고 따라서 두 가지치기 기법은 유사한 기준을 가지고 있기에 가지치기 후 성능이 유사하다고 분석할 수 있다.

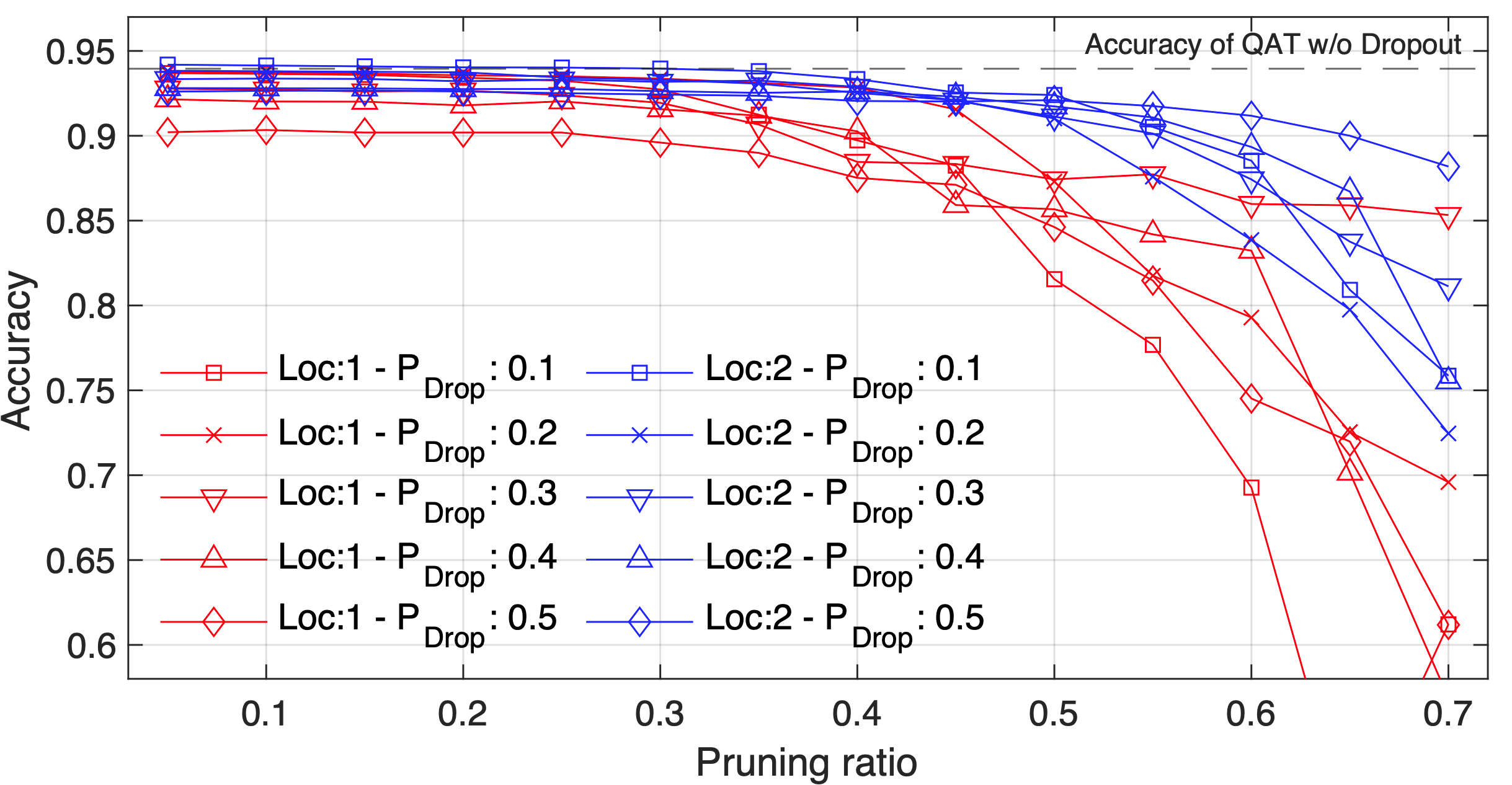

드롭아웃 위치에 따른 성능: 그림 10은 가장 좋은 가지치기 성능을 보이는 Unstructured L1에 대해서 드롭아웃 적용 위치에 따른 성능 비교를 보여준다. 전반적으로 $P_{{Drop}}$이 증가할수록 ($L_{{Drop}}$= 2)의 성능이 더 높아 상대적으로 가지치기에 더 강인함을 알 수 있다. 이러한 점은 드롭아웃 위치에 따라 가지치기 성능이 영향받을 수 있음을 보여준다.

실험 결과는 두 가지 관점으로 분석해 볼 수 있는데 첫 번째는 층별 가중치의 수에 영향을 받을 수 있다는 것이다. 첫 번째 층의 가중치 수가 상대적으로 많기에 성능저하 정도에서 차이가 발생할 수 있다. 즉, 동일한 비율로 가지치기를 적용하더라도 제거되는 가중치 수는 첫 번째 레이어가 더 많을 것이므로 가지치기 비율이 증가함에 따른 성능 감소가 더 클 수 있다. 따라서, 가지치기 적용 비율 증가에 따른 성능저하를 방지하기 위해서는 가중치의 수를 고려해 적절히 드롭아웃 확률을 설정함으로써 모델이 가지치기 적용 비율 증가에 대해 강인해지도록 할 수 있을 것이다.

두 번째로는 드롭아웃 적용 위치와 입력 데이터 간의 거리이다. 실험 모델은 3층 구조이기 때문에 ($L_{{Drop}}$= 1)은 입력을 처리하는 계층에 드롭아웃을 적용하게 되는 것이고 이 경우 가지치기 비율이 높아지면 네트워크로 전파되는 입력 데이터 정보 자체가 제한된다. 그렇기에 네트워크의 추론 성능이 상대적으로 더 저하되는 것으로 분석할 수 있다. 따라서 가지치기 기법을 적용할 때 입력층 가까이 적용하는 것은 가지치기에 의한 저하가 클 수 있음을 알 수 있다.

드롭아웃 확률에 따른 기법별 성능: 그림 11은 ($L_{{Drop}}$= 2)일 때 기법별 드롭아웃에 따른 성능 변화를 보여준다. Unstructured Random(Layer)와 Unstructured Random-(Global) 경우 드롭아웃 확률이 증가함에 따라 가지치기 비율 증가에 따른 성능 감소가 적음을 알 수 있다. 즉, 높은 드롭아웃 확률에 의해 학습된 모델일수록 해당 기법의 가지치기에 강인함을 알 수 있다. 이는 해당 기법들이 가중치의 중요도 고려 없이 무작위로 제거하는 방식이 드롭아웃의 방식과 유사하기 때문으로 분석할 수 있다.

기법 Unstructured L1의 경우 가지치기 비율이 낮을 때는 낮은 드롭아웃 확률의 성능이 좋으나 가지치기 비율이 증가할수록 높은 드롭아웃 확률에서 학습한 모델이 가지치기에 더 강인함을 알 수 있다. 해당 기법의 경우 가중치의 크기를 기준으로 하여 값이 작을수록 제거되게 된다. 이러한 방식을 고려하여 드롭아웃 확률이 클수록 가지치기에 강인한 것은 다음과 같이 설명될 수 있다. 드롭아웃 확률이 클수록 학습 시 순간적으로 제거되는 노드의 수가 많아지고 이는 가중치들이 많이 제거된 상태에서 학습이 되는 것과 동일하다. 따라서 학습

성능을 높이기 위해서는 자연스럽게 중요도가 높은 가중치를 선택적으로 학습할 수 밖에 없고 그 결과로 가지치기에 더 강인해질 수 있다.

기법 Structured L1과 L2도 앞선 기법들처럼 두드러지지는 않지만 드롭아웃 확률이 증가함에 따라 높은 가지치기 비율에서의 성능저하가 적은 경향을 보인다.

Remark: 본 절에서 알 수 있듯 노드를 제거하는 것보다 가중치를 제거하는 Unstructured L1 기법이 더 높은 가지치기 비율에서 더 높은 성능을 보임을 알 수 있다. 또한 드롭아웃 적용 위치에 따른 가지치기 성능이 달라지며 높은 가지치기 비율에서도 모델의 성능이 유지되기 위해서는 드롭아웃의 위치가 입력 데이터로부터 멀어지는 것이 좋을 수 있음을 알 수 있다. 또한, 드롭아웃 확률이 높을수록 더 높은 가지치기 비율을 사용하여 네트워크 가중치를 경량화할 수 있음을 알 수 있다.

4.4 행렬 분해 적용 - LRA

본 절에서는 Unstructured L1 가지치기가 적용된 모델에 LRA와 LRA-learn을 적용하여 설계한 경량화 완전 연결 네트워크 하드웨어 검증에 사용할 가중치를 최종 선정한다.

LRA와 LRA-learn 비교: 표 2는 다양한 $L_{{Drop}}$, $P_{{Drop}}$, 그리고 $L_{{LRA}}$, $R_{{prune}}$에 따른 LRA와 LRA-learn의 성능비를 보여주며 해당 성능비는 $A_{LRA -\le{arn}}$와 $A_{LRA}$ 비로 구해진다. 따라서 해당 수치가 1보다 크면 LRA-learn의 기법의 성능이 더 좋다는 것을 의미한다. 표에서 볼 수 있는 바와 같이 거의 대부분의 상황에서 LRA-learn이 더 좋은 성능을 보임을 알 수 있다. 따라서 해당 절에서는 LRA-learn의 적용에 대해서 분석한다.

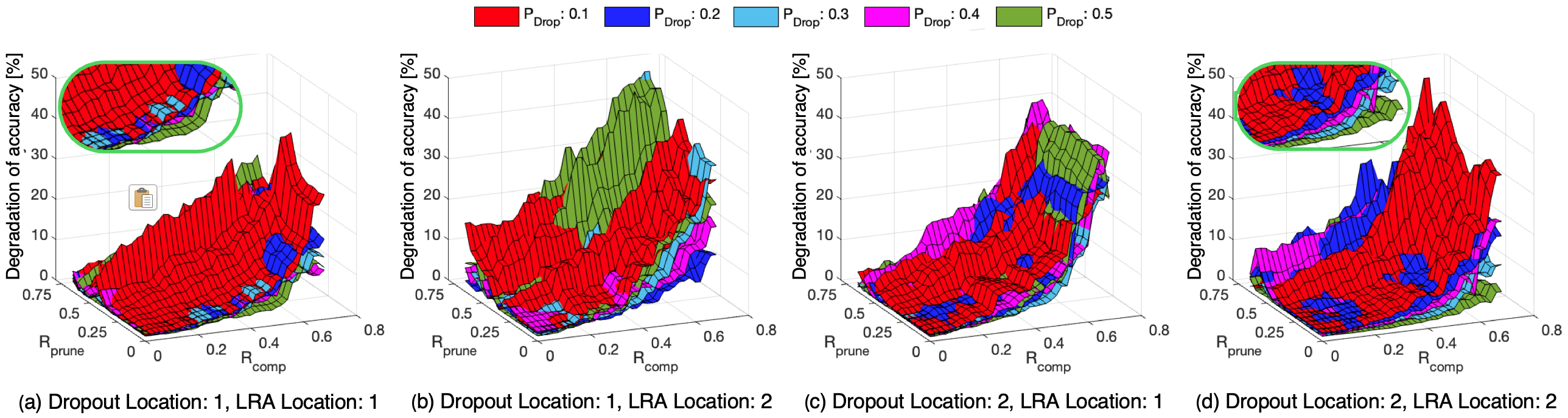

그림 12는 다양한 $L_{{Drop}}$, $P_{{Drop}}$, $R_{{prune}}$, $L_{{LRA}}$, $R_{{comp}}$ 에 대해 LRA-learn의 적용에 의한 성능저하 정도를 보여준다. 해당 성능저하는 가지치기까지만 적용된 모델과 LRA-learn이 적용된 이후의 모델과의 성능 차이를 의미한다.

그림 12(a), (b), (c), 그리고 (d) 모두에서 LRA-learn 기법의 경량화 비율($R_{{comp}}$)과 가지치기 적용 비율($R_{{prune}}$)이 증가할수록 성능저하 커짐을 알 수 있다. 이는 LRA-learn과 가지치기 모두 네트워크의 가중치 수를 줄이는 역할을 하기에 자연스러운 결과이다.

드롭아웃 확률에 따른 성능저하 변화: 그림 12에서 볼 수 있듯이 $P_{{Drop}}$=0.1의 결과가 가장 상단에 위치해 있으며 이는 해당 드롭아웃 확률로 학습된 모델의 성능저하가 가장 두드러진다는 것을 알 수 있다. 또한, 해당 결과에서 주목할 만한 점은 드롭아웃 적용 위치와 LRA-learn 적용 위치가 일치함에 따른 드롭아웃 확률 변화에 대한 강인성이다. 그림 12(a)와 (d)는 ($L_{{LRA}}$=$L_{{Drop}}$) 일 때의 성능저하를 보여주며 확대된 그림에서 볼 수 있듯이 $P_{{Drop}}$가 클수록 아래에 위치함을 알 수 있다. 반면 14(b)와 (c)에서는 일관된 경향을 보기가 어렵다. 이를 통해 알 수 있듯이 LRA-learn을 적용하고자 하는 층에 드롭아웃을 적용하여 학습을 진행하면 LRA-learn에 대한 성능저하를 줄일 수 있음을 알 수 있다. 이는 LRA-learn과 같은 행렬 분해는 원본 행렬에서 중요하지 않은 Rank-1 행렬을 제거하는 것이기에 드롭아웃을 통해서 중요한 가중치들을 선별적으로 학습하게 된다면 LRA learn과 같은 기법을 통한 성능저하를 최소화할 수 있다.

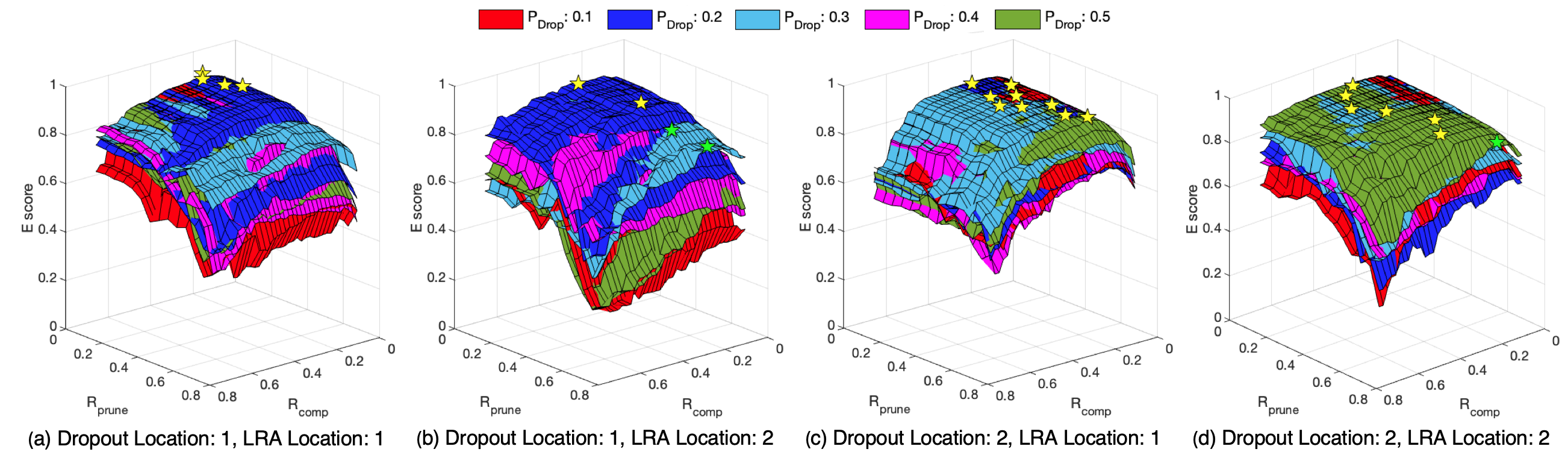

E score를 통한 LRA-learn 성능 분석: 그림 13은 다양한 $L_{{Drop}}$, $P_{{Drop}}$, $R_{{prune}}$, $L_{{LRA}}$, $R_{{comp}}$에 따른 수식 (11)의 E score (beta=12)의 변화를 보여준다. E score는 행렬 분해 기법 적용 후의 모델 정확도와 행렬 분해로 인해 감소하는 가중치의 퍼센트 간 조화평균이며, 따라서 행렬 분해 기법 적용 후의 모델 정확도가 감소하면 E score는 감소하며 감소하는 가중치의 수가 증가할수록 커지는 경향을 보인다. 따라서 E score 값이 클수록 성능 유지와 가중치 수 감소의 적정점이라고 할 수 있다.

그림 13에서 볼 수 있듯 $R_{{prune}}$과 $R_{{comp}}$ 0부터 증가하기 시작하면서 E score 값이 점차 증가함을 알 수 있다. 이를 통해 가지치기와 LRA-learn에 의해 가중치의 수가 줄어드는 정도가 성능이 저하되는 정도보다 더 큼을 알 수 있다. 이후 어느 정도 증가 이후에서는 E score 값이 거의 유지가 되고 적정수준 이상부터는 E score 값이 급격히 감소함을 알 수 있다. $R_{{prune}}$의 $R_{{comp}}$ 값이 크면 가중치가 과도하게 감소하여 성능저하가 두드러진다는 것을 의미한다.

그림 12에서와 마찬가지로 그림 13에서도 ($L_{{LRA}}$=$L_{{Drop}}$) 일 때 드롭아웃 확률이 높을수록 높은 $R_{{comp}}$에 강인함을 알 수 있다. 그림 13(d)의 경우 $P_{{Drop}}$가 0.3, 0.4, 0,5에서 E score 값이 크고 13(a)에서도 $R_{{comp}}$가 낮은 경우에는 $P_{{Drop}}$가 0.2에서의 E score 값이 크지만 $R_{{comp}}$가 증가함에 따라 0.3, 0.4, 0.5에서의 E score 값이 상대적으로 크다. 또한 그림 13(b)와 (c)에서도 $P_{{Drop}}$값이 증가할수록 큰 $R_{{comp}}$에 강인함을 알 수 있다.

E score를 통한 최적의 가중치 후보 선정: 그림 13에서 별 표시는 E score를 통해 선정한 경량화 완전 연결 네트워크 하드웨어에 사용될 가중치의 후보이다. 별 표시 들은 각 $R_{{prune}}$별로 E score를 최대화하는 $R_{{comp}}$와 $P_{{Drop}}$을 결정하고, 해당 결과들을 바탕으로 $R_{{comp}}$ 별 E score를 최대화하는 $R_{{prune}}$을 결정하여 도출된다. 그리고 노란색 별은 LRA learn 적용 후 성능이 0.9 이상인 경우를 의미하며 초록색별은 그 반대의 경우이다.

그림 13의 별 표시들을 보면 전반적으로 낮은 $R_{{comp}}$ 쪽에 몰려 있는 경향이 있고 그에 반해 $R_{{prune}}$는 다양한 값을 보인다. 다만, $R_{{comp}}$ 값이 적더라도 $R_{{prune}}$이 크면 최종 성능이 0.9보다 낮아지는 결과를 보인다.

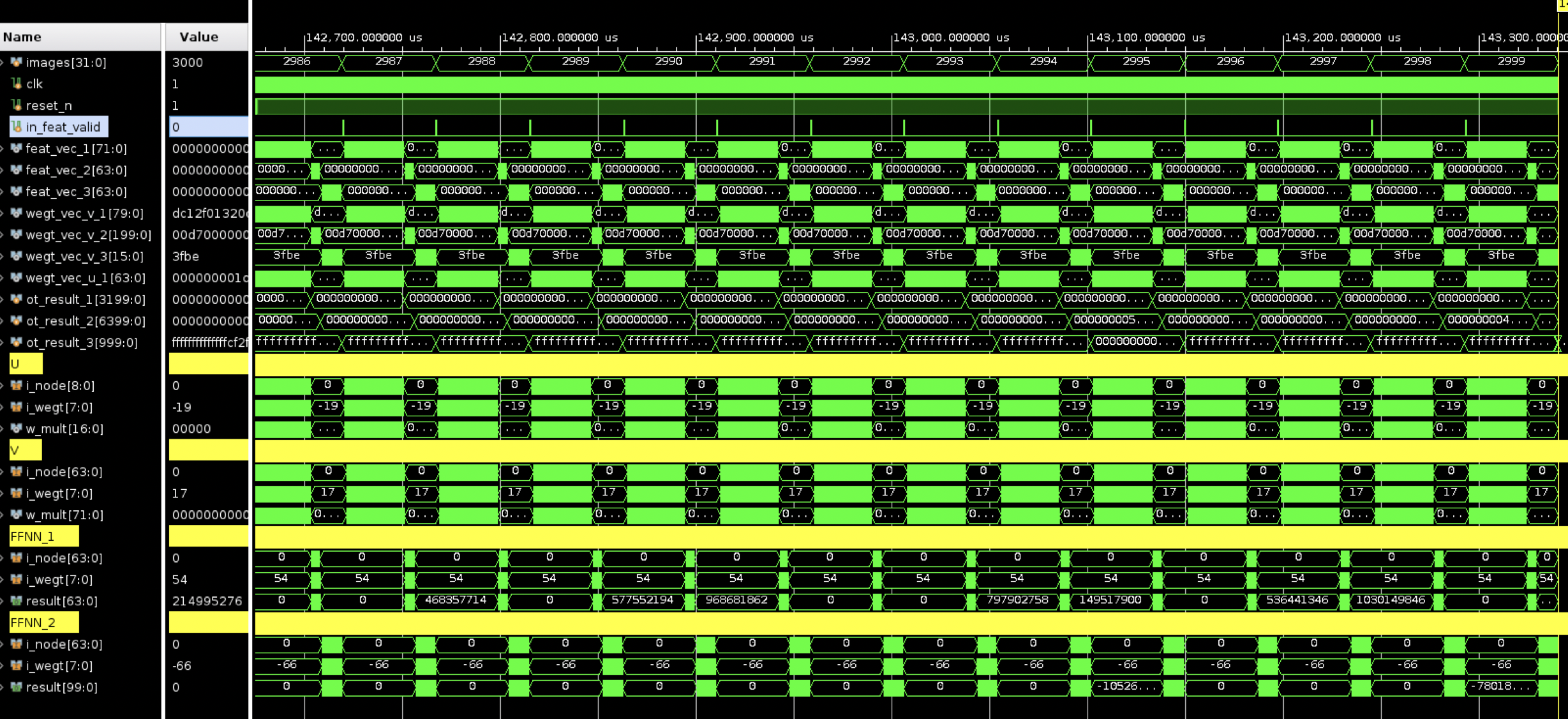

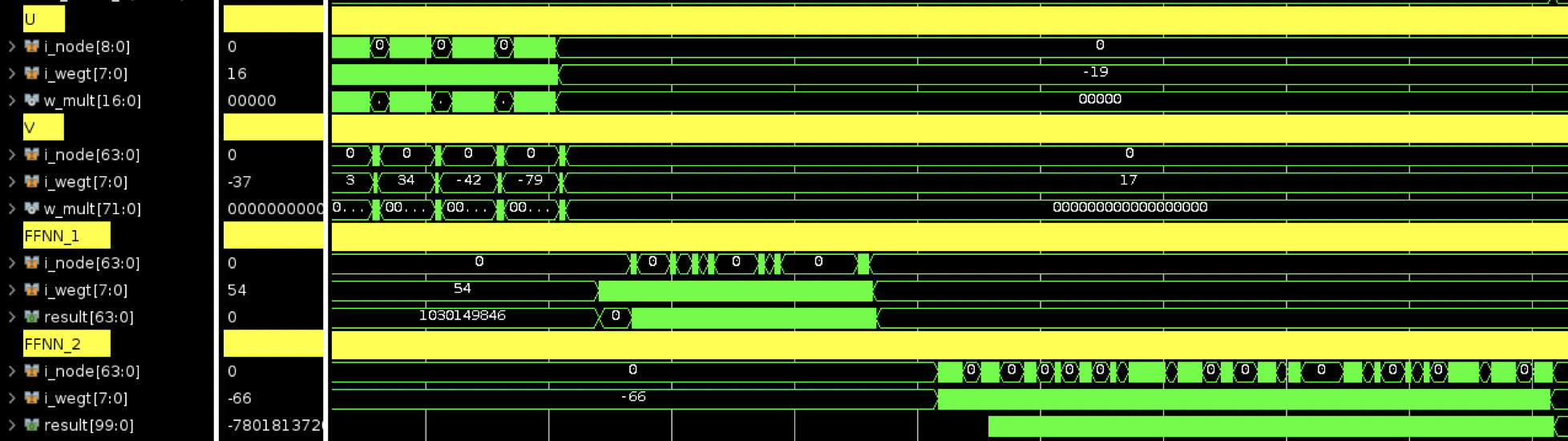

표 3은 그림 13의 별 표시 중 $L_{{LRA}}$ 값별 정확도 기준 상위 4~5개의 결과를 보여준다. 파란색은 성능을 고려한 것이며, 초록색은 가중치 감소 정도를 고려한 것이다. 다만, 본 연구에서는 그림 6(b)의 연산 방식을 하드웨어로 설계하였고 이는 연산 횟수가 감소하는 대신 메모리 접근 횟수가 증가하게 됨을 의미하므로, 메모리 입출력에 대한 부담을 최소화하고자 가중치의 감소 수가 가장 큰 모델로 하드웨어를 검증하고자 한다. 선택한 가중치의 정확도는 0.906으로, 드롭아웃 없이 학습 인지 양자화된 모델은 0.9395, 그리고 드롭아웃이 있을 때는 0.9439이며 각각을 비교하였을 때 4.39%의 성능저하로 네트워크의 첫 번째 층의 36% 가중치 수 감소를 얻을 수 있다. 성능을 더 고려한다면, 1.39%의 성능저하로 18%의 가중치 감소를 얻을 수도 있다.
